von W. WEINLEIN - Dipl.-Ing. Wolfgang WEINLEIN ist Leiter der Fernseh-Betriebstechnik beim Südwestfunk, Baden-Baden. (FERNSEH- und KINO-TECHNIK - Nr. 7/1975)

Was der Wettbewerb um die „Goldene Rose von Montreux" für die Programmschaffenden, das ist das alle zwei Jahre in Montreux stattfindende internationale Fernsehsymposium mit der damit verbundenen Technischen Ausstellung für die technisch Interessierten.

Im Laufe der Jahre wurde die unter der Schirmherrschaft der Schweizerischen Post- und Fernmeldebetriebe (PTT) stehende Veranstaltung zu einem Ort der Begegnung, der Kontakte und des Gedankenaustausches unter den Fernsehingenieuren aus aller Welt.

• Anmerkung : Das war die absolut einmalige Gelegenheit der Fernsehmacher hinter dem eisernen Vorhang, mit West-Kollegen zusammenzukommen.

Nicht nur die Zahl der an dem Symposium Teilnehmenden steigt von Mal zu Mal - dieses Jahr waren es etwa 4.000 Teilnehmer -, sondern auch das Interesse, sich an den Vorträgen und Referaten zu beteiligen, nimmt ständig zu. So waren in diesem Jahr insgesamt 182 Fachvorträge zu verzeichnen.

Aber auch die Fernsehtechnische Ausstellung (23. bis 29. Mai 1975) wird jedesmal umfangreicher und größer. Die dem 9. "Internationalen Fernsehsymposium" angegliederte Technische Ausstellung nahm in der Kongreßhalle und im benachbarten Pavillon eine Fläche von 7.200 m2 ein, und 130 Aussteller aus 15 Ländern führten ihre neuesten Erzeugnisse vor.
.

Während vor zwei Jahren besonders die mit Zeitcode arbeitenden elektronischen Schneide- einrichtungen für 2" MAZ-Bänder große Aufmerksamkeit fanden, standen in diesem Jahr die tragbaren elektronischen Farbkameras zusammen mit kleinen transportablen Magnet- aufzeichnungssystemen im Hinblick auf den zukünftigen „elektronischen Journalismus" im Vordergrund des Interesses.

Das Angebot reichte von der Reportagekamera „KCN" und der tragbaren Videoaufzeichnungs- anlage „BCN 20" der Robert Bosch Fernsehanlagen GmbH (Fernseh) über das aus Kassettenrecorder und Einröhren-Farbkamera bestehende Reportagesystem „VO-380-0P/DXC-1600P" von Sony und dem RCA-„Newsmakersystem" oder der handlichen Farbkamera „HL-33" der japanischen Firma Ikegami bis hin zu der von Ampex entwickelten tragbaren Dreiröhren-Farbkamera „BCC-2", die zusammen mit dem weiterentwickelten 2"-Recorder „VR 3000 B" eine weitere Möglichkeit für ein elektronisches Reportagesystem bietet.

• Anmerkung : Über diesen 'transportablen' 2" Recorder hatte uns Tom Marjanivic (unser Mr. Ampex) viele schlimme Stories erzält.

Das absolute „Highlight" der Ausstellung war jedoch - wenn auch unantastbar hinter einer Glaswand - das Labormuster einer farbtüchtigen, röhrenlosen CCD-Kamera (CCD = charged Coupled device - Ladungsverschiebeelemente) der RCA, über die bereits kurz im Heft 2/1975 auf Seite 46 berichtet worden ist.

Wenn auch noch 8 bis 10 Jahre vergehen mögen, bis die ersten röhrenlosen Farbkameras in den Studios Eingang finden, so hat RCA doch eindrucksvoll demonstriert, daß die Zukunft bereits begonnen hat.

Auf dem Sektor der Magnetbandaufzeichnungsgeräte fand die vor allem von den deutschen Besuchern so lange erwartete, studiotüchtige 1"-Aufzeichnungsanlage „BCN" der Fernseh große Beachtung.

Im übrigen enthielt das breite Spektrum der ausgestellten Erzeugnisse viele Gerate mit jetzt verbesserten und modifizierten Spezifikationen und Features, die schon vor zwei Jahren zu sehen waren.

Selbstverständlich kann dieser Bericht keine lückenlose Beschreibung der zahlreichen Ausstellungsobjekte bringen. Deshalb beschränkt sich die Berichterstattung auf jene Dinge, die dem Verfasser aus seiner subjektiven Sicht interessant zu sein scheinen.
.

Unter der Bezeichnung VCM (Variable Compact Modul) kreierte AEG-Telefunken eine neue Studiotechnik für Tonregieanlagen. Diese kompakte Modultechnik zeichnet sich durch folgende wichtigste und typische Merkmale aus: Anstelle der bisherigen Kabelbäume werden Basisleiterplatten verwendet - eine zum Patent angemeldete neuartige Stromkompensationsschaltung ermöglicht den unsymmetrischen Aufbau der Verstärker -jeweils vier Kanäle sind zu einer Kompakteinheit zusammengefaßt; dadurch wird ein beachtenswerter Platzgewinn erzielt - gute Zugänglichkeit für Service und Wartung -vorgefertigte Planungsunterlagen ermöglichen schnellstens die Zusammenstellung einer kundenspezifischen Anlagenkonzeption, so daß sich sehr kurze Projektierungs- und Fertigungszeiten ergeben.

Die verschiedensten Möglichkeiten der Zusammenstellung von Tonregieanlagen wurden auf dem Stand an einem 20-Kanal-Regietisch und einem tragbaren 6-Kanal-Mischpu!t gezeigt. Der große Regietisch enthält einen neuartigen Aussteuerungsmesser, bei dem eine Speicherelektronik Auskunft über den während eines Programmdurchlaufs aufgetretenen Maximalpegel gibt.
.

Auf dem Ampex-Stand sah man unter anderem zwei Versionen der schon bekannten 2"-Magnetbandaufzeichnungsanlage „AVR-2". Über 200 dieser Geräte wurden seit ihrer Einführung im März 1974 in Studios und Ü-Wagen in Betrieb genommen. Ein komplettes „AVR-2"-System besteht aus drei Moduln (Elektronik-Einheit, Bandtransport-Einheit und Kontrollkonsole), die unterschiedliche Einbau- und Aufstellungskonzeptionen zulassen.

Neben der in Standardnorm betriebenen Maschine wurde eine „AVR-2" in Super-high-band-Norm mit Pilotsignal - als ständiger Bezug für Zeit- und Phasenfehlerkompensation -vorgeführt. Neu bei Ampex war die tragbare Farbkamera „BCC-2", (Gewicht 6,8 kg einschließlich Suchermonitor und Objektiv). Die Kamera ist mit drei 1"-Plumbicons ausgerüstet und hat automatische Blendenkontrolle, automatische Farbbalance und Pegelautomatik.

Der 8 kg wiegende Backpack enthält den Taktgeber, einen Videoprozessor und die Stromversorgung. Direkt am Kamerakopf befinden sich die Bedienknöpfe für das Aufzeichnungsgerät. Als Recorder benutzt Ampex eine neue Version der Quadruplex „VR 3000"-Serie mit der Bezeichnung „VR-3000B". Bei 19cm/s Bandgeschwindigkeit wird eine Aufzeichnungszeit von etwa 44 Minuten erreicht. Die „VR-3000B" läßt sich an einen digitalen Zeitfehlerausgleicher „TBC-900" anschließen und ermöglicht dadurch die Wiedergabe eines normgerechten Farbsignals. Wird unmittelbar von der „BCC-2" auf die „VR-3000B" aufgezeichnet, dann entfällt das Backpack für die Kamera.

Eine neue Studio-Farbkamera „BCC-1" (Bild 2) vervollständigt die von Ampex ausgestellten Geräte. Bei dieser Kamera mit ihrem etwas ungewöhnlichen Design, verblüffte das kurze „warm-up", das mit sieben Sekunden bis zum Erreichen der vollen Bildqualität angegeben wurde,
.

Die Firma Angenieux, vertreten durch ihre Vertriebsgesellschaft Opticam, zeigte ein breites Programm von Variobjektiven für den Fernsehstudiobereich. Neu darin ist ein 26 kg wiegendes Objektiv 18 x 27,5, das auch bei den „KCU"-Kameras der Fernseh benutzt werden kann, mit zwei eingebauten Range Extendern 1,5 und 2,0, so daß effektiv eine Brennweite von knapp 1.000 mm zur Verfügung steht.
.

Bei der belgischen Firma Barco war neben der schon bekannten Monitorserie „CTVM" ein spezielles Farbdatendisplay „CDCT2 HIREM" mit hoher Auflösung zu sehen. Die Auflösung dieses Monitors ist etwa doppelt so hoch wie die eines konventionellen Lochmasken-Monitors; das hat man erreicht durch die 4fache Anzahl von Farbtripeln.
.

Auf dem Freigelände am Seeufer führte "die Fernseh" ihre mobilen Übertragungseinheiten vor. Großes Interesse fand hier ein neuentwickelter Reportage-Ü-Wagen (Bild 6). Fahrgestell und Motor sind vom neuen VW-Transporter „LT 31". Das Fahrzeug kann mit zwei tragbaren Kameras „KCR" oder „KCN" und dem Magnetbandaufzeichnungsgerät „BCN 40" ausgerüstet werden. Ein 2fach-Überblender mit 4 Eingängen, 2 Schwarz-Weiß- und 2 Farbmonitoren sowie ein Vierkanal-Tonmischpult vervollständigen die Einrichtung.

In den vergangenen Jahren hat eine Arbeitsgruppe der ARD und des ZDF ein digitales Fernsteuersystem konzipiert, das seine Daten über eine Koax-Ringleitung überträgt und die Bezeichnung AFRA-Bus erhielt. In Anlehnung an das von der AFRA-Gruppe geschaffene vorläufige Pflichtenheft entwickelte die Fernseh ein einfaches Bus-Bedienpult sowie einen Bus-Sender und einen Bus-Empfänger und demonstrierte damit die Fernsteuerung einer MAZ-Anlage. Leider ließen sich bei der Präsentation anhand des aufgebauten Modells die Flexibilität und die wesentlichen Vorteile - beispielsweise nur eine Bedienstelle für eine Anlagengruppe (MAZ, FAT) - nicht in aller Überschaubarkeit demonstrieren.
.

Auf engstem Raum mit modernster Technologie entwickelte Conrac einen neuen Farbmonitor mit 46cm-Bildröhre für PAL- und SECAM-Signale. Der Monitor mit der Bezeichnung „Conrac 6000" (Bild 7) zeichnet sich besonders durch ein neuentwickeltes aktives Konvergenzsystem aus. Die Auslieferung dieser „6000"-Serie ist für Anfang 1976 vorgesehen.
.

Auf einem kleinen Stand zeigte die Firma Delta-System einige notwendige Kleingeräte und Zubehör, die neben den großen Anlagen eines Fernsehstudios meist unbeachtet bleiben. So waren neben einem Gestell für den gemischten Einbau von 19"- und DIN-Geräten mit Horizontalklimatisierung auch Laufzeitketten, Videoumschalter und Kabelprüfgeräte zu sehen.

Interessant war ein einfaches digitales Fernsteuersystem „Setast", das zur Übertragung von Schaltfunktionen über Koaxkabel geeignet ist. Im Gegensatz zum komfortablen AFRA-Bus-System ist die Verkabelung hier sternförmig. Das System ist quarzgesteuert und kann in einem Fernsehstudio vom S-Impuls synchronisiert werden. Je Bediengerät sind 256 Informationsbit, die mit Zeilenfrequenz im 1. Halbbild übertragen werden, vorgesehen; die Rückmeldung zum Bediengerät über den Zustand der angesteuerten Anlage erfolgt im 2. Halbbild.

.

.

Die japanische Firma Ikegami Tsushinki Co. zeigte auf ihrem Stand die handliche, tragbare Farbkamera „HL-33" (Bild 8) mit 7,75 kg Gewicht einschließlich Objektiv (Canon 10 x 12). Das Backpack enthält den Taktgeber, den V- und H-Aperturkorrektor, die automatischen Kontrolleinheiten und den Coder. Es kann wahlweise mit einem Netzgerät oder mit einer Batterie betrieben werden. Das Gewicht liegt je nach Bestückung zwischen 10 und 14 kg.

Das Videosignal kann entweder in einem mitgeführten Recorder aufgezeichnet oder über ein Koaxkabel einer Basisstation zugeführt werden; von hier aus kann auch über dasselbe Koaxkabel die Kamera fernbedient, kontrolliert und ausgesteuert werden. Je nach Koaxkabeityp sind für die Distanz zwischen Kamera und Basisstation bis zu 1,5 km zugelassen; die Rückentrage darf bis zu 170m von der Kamera entfernt sein.

In die Kamera, die seit etwa 1 1/2 Jahren im Handel ist und von der schon über 100 Stück in den USA verkauft worden sind - dem Vernehmen nach soll das "Belgische Fernsehen" ebenfalls eine „HL-33" besitzen -, können 1"- oder W-Plumbiconröhren eingesetzt werden.
.

Kodak war 1975 zum ersten Male auf der Ausstellung in Montreux vertreten. Mit dem Titel „Film? Film!" zeigte sie einen Streifen, der von Klaus Karch und seinem Kamerateam eigens für diesen Anlaß gedreht worden war. Der auf Eastman Color Negativ II 7247 produzierte Film demonstrierte, daß neben der elektronischen Fernsehproduktion auch der Film als Produktionsmittel im Fernsehen einen Platz eingenommen hat, der dank der Anstrengungen von Chemie, Optik und Gerätetechnik - wie Kamera, Filmabtaster und elektronische Farbkorrektur - ihm bei einer gezielten und weltweiten Kooperation zwischen Elektronik und Film nicht streitig gemacht werden kann.
.

Neu im Vertriebsprogramm bei Marconi Communication System ist ein von der "Independent Broadcasting Authority" entwickelter digitaler Normenwandler. Der Normwandler „DICE" setzt 525-Zeilen- NTSC-Signale in 625-Zeilen-PAL- oder SECAM-Signale um und umgekehrt. Etwa 8000 integrierte Bausteine und mehr als 15 Millionen Transistoren sind auf relativ geringem Raum untergebracht, der gegenüber den früheren elektronischen Konvertern, die auf analoger Basis arbeiteten, etwa nur ein Drittel des Platzes einnimmt. Die Anlage ist innerhalb 30 Sekunden betriebsbereit und erfordert im digitalen Teil keinerlei Abgleiche oder Einstellungen.
.

Memorex zeigte ein 2"-Videoband, bei dem vor allem auf eine weitere Reduzierung der Mikrodropouts und die Verbesserung des Farbrauschens Wert gelegt wurde. Das Band soll mit der Typenbezeichnung „Chroma 90E" als Nachfolger des bisherigen „Chroma 90" auf den Markt kommen.
.

Die 3M demonstrierte auf Quadruplex- und Helical-Scan- Recordern ihre neuen Bandtypen „Scotch 420" und „Scotch 455". Beim „Scotch 420", einem Videoband für 2"-Maschinen, scheint es durch verfeinerte Fertigungstechniken gelungen zu sein, sowohl das Breitbandrauschen als auch das Chroma-rauschen zu reduzieren.

Nach Angaben des Herstellers soll bei diesem Band der Störabstand um 2dB (Luminanz) beziehungsweise um 5dB (Chrominanz) besser sein als bei den bisherigen Bändern. Allerdings muß der Kunde für dieses Band auch mit einem 10 ... 15% höheren Preis rechnen. Mit dem neuen Videoband soll auch ein neuer Bandcontainer eingeführt werden, der die Spulen vor Feuerschäden schützt. Er besteht aus einem Kunststoff, der sich bei Brand innerhalb 14 Sekunden selbst löscht.
.

Die Philips1 Gloeilampenfabrieken präsentierten dem Besucher wieder eine breite Palette ihrer Produkte, 2/3"- und 1"- und 1 1/4"-ATC-Plumbiconröhren mit Lichtberieselung und erweiterter Rotempfindlichkeit waren ebenso zu sehen wie Tetroden für Bereich-I- und -IIISender oder 25kW- und 45kW-Klystrons für VHF-Sender.

Die bekannte „LDK"-Kamerafamilie mit der Studiokamera „LDK5" und der tragbaren „LDK15" wurde um ein weiteres Mitglied, die „LDK25", bereichert. Diese Kamera soll eine Lücke zwischen den einfacheren Kameras mit begrenzten Spezifikationen und den hochklassigen Kameras mit Ihren vielseitigen Möglichkeiten schließen.

Der größte Teil der hier verwendeten Module ist identisch mit den Bausteinen, die in der „LDK5" und „LDK15" eingesetzt sind. Standardmäßig ist die Dreiröhren-Kamera mit den neuen ATC-Plumbiconröhren XQ1080 ausgerüstet. Anstelle der XQ1080-Röhre kann die „LDK25" -wie übrigens auch die „LDK5" und die „LDK15" - mit dem Plumbicon-Bildverstärker „41XQ" bestückt werden.

Die Empfindlichkeit der Kamera erhöht sich dann um den Faktor 5, sodaß man bei 50 lx Beleuchtungsstärke noch gute Bilder erhält. - Nicht ohne Stolz war am Rande zu hören, daß eine der ersten Plumbiconkameras der Philips-Serie „LDK3" in Schweden eine Briefmarke ziert.
.

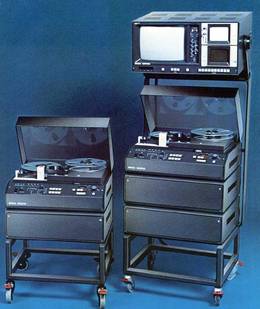

Vor zwei Jahren (1973) schon einmal zu sehen waren die Videorecorder der „BCR"-Serie, damals ein Gemeinschaftsprodukt der Firmen Fernseh und Philips. In der Zwischenzeit haben verschiedene Gründe zur Auflösung dieser Symbiose geführt, so daß in diesem Jahr Philips als alleiniger Hersteller wieder ein „BCR'-System präsentierte. Offensichtlich handelt es sich um die gleichen Modelle mit denselben Features und Spezifikationen, die als Prototypen bei der letzten Montreux-Ausstellung schon großes Interesse weckten.

• Anmerkung : Diese BCR Konstruktionen mit der großen Trommel hatten - wie auch bei Grundig Electronic - nie so richtig funktioniert (ganz speziell bei den Broadcast Anforderungen), weshalb die FESE ja komplett (und erfolgreich) auf die neue BCN Technologie mit dem schlanken Scanner umgestiegen war.

Das Grundgerät ist der Recorder „BCR40" mit 95 kg Gewicht. Es ist als Aufzeichnungsgerät für Ü- und Reportagewagen bestimmt und ermöglicht nur die Kontrolle des aufgezeichneten Signals. Die Version „BCR50", bestehend aus dem Basic-Gerät, einem Zeitbasiskorrektor und einem Prozessor, ermöglicht bei einer Zeitbasisstabilität von ±2.5ns eine voll studiotüchtige Farbwiedergabe.

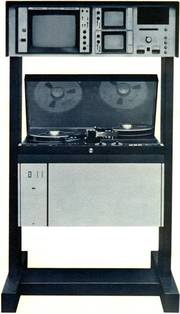

Die „BCR60" enthält zusätzlich noch eine Monitorbrücke mit Farb- oder Schwarz-Weiß-Monitor und Videooszillograph oder Vektorskop sowie diverse Anwahlmöglichkeiten für das Einrichten und Überwachen der Maschine.

Alle drei Typen sind für "Elektronischen Schnitt" eingerichtet. Über ein Standardinterface sind sie an eines der ebenfalls schon bekannten Schneidesysteme („eds 200" oder „PEC 102") von Central Dynamics anschließbar. Das 1"-Band-Format hat zwei gleichwertige Tonspuren, eine dritte Spur für Zeitcode (oder Ton) und eine Kontrollspur. Das Einkopfsystem schreibt auf eine über 500mm lange Bildspur ein Halbbild. Die maximale Spieldauer beträgt 90 Minuten.
.

Die Rank Organisation führte ihr gesamtes Videogeräte-Programm vor, darunter auch wieder den 2"-Helical-Scan-Recor-der „VTR9000".

Besonders interessant war jedoch der neuartige Flying-Spot-Abtaster „MK III" (Bild 9) für 35mm- und 16mm-Positiv- oder -Negativfilm mit Capstan-Antrieb. Durch einfaches Auswechseln einiger mechanischer Teile läßt sich der Abtaster auf ein anderes Format umstellen. Der Film läuft kontinuierlich über einen Capstan — ohne Greifer und Zahnrollen —, der über ein Regelsystem gesteuert wird und ständig für die richtige Laufgeschwindigkeit sorgt.

Die Abtastung erfolgt über ein Doppelraster. Kontinuierlich regelbarer Vor- und Rücklauf (Shuttle) bis zur 10fachen Normalgeschwindigkeit ermöglichen das schnelle Auffinden eines gewünschten Takes. Im Stand liefert der „MK III"-Abtaster ein Vollbild, wobei der Bildstrich automatisch eingestellt wird. An zusätzlichen Features sind Filmlängenzählung und Bildzählung — einblendbar in das Monitorbild — sowie automatische Farbbalance zu erwähnen. Beachtenswert sind die vom Hersteller gemachten Angaben über den erreichbaren Störabstand: für den Grünkanal >49dB und für das Luminanzsignal >47dB. Die bei einer Vorführung am Ausstellungsstand gezeigte Bildqualität war sehr überzeugend.
.

Auf einem Stand im Pavillon führte Recortec einen Teil ihrer Produkte vor, die ausschließlich auf den MAZ-Bereich zugeschnitten sind. Neben dem bereits bekannten Bandreinigungsgerät „VTC" wurde ein elektronischer Bandlängenzähler gezeigt, mit dem alle 2"-Maschinen der Firmen Ampex und RCA nachrüstbar sind,
Für Besitzer von Quadruplex-Maschinen, die noch nicht die Vorzüge der neueren Anlagen mit Vakuumkammern aufweisen, bietet Recortec den Umbausatz „R-MOD" an.

Die Wechselstromwickelmotoren werden dann durch Gleichspannungsmotoren mit hohem Drehmoment ersetzt, die über eine Servoeinrichtung gesteuert werden. Zusammen mit Umlenkrollen, Ausgleichsarmen, Bandende-Sensoren und einem elektronischen Bandlängenzähler erreicht man mit diesem Bandtransportsystem konstanten Bandzug, kurze (3 s) Start-Stopp-Zeiten und schnelle Umspulzeiten (weniger als 4min für ein 90-Minuten-Band).
.

Im Brennpunkt stand bei RCA das bereits erwähnte Labormuster einer CCD-Farbkamera. Auf drei (je einem für Rot, Grün und Blau) etwa je 200mm2 großen Chips sind je 320x512 = 163840 Halbleiterelemente aufgebracht, deren Ladungsänderungen als Funktion des einfallenden Lichtes elektronisch (ohne Abtaststrahl) abgefragt werden.

Die Kamera zeigte das Farbbild einer kleinen, speziell aufgebauten und ausgeleuchteten Modell-Landschaft mit Puppen. Das Monitorbild war dem Stand der CCD-Kameratechnik entsprechend als gut zu bezeichnen. Zur Ausleuchtung der — hinter einer Glaswand — aufgebauten Szenerie scheinen hohe Beleuchtungsstärken erforderlich gewesen zu sein. In den nächsten Jahren werden jedoch die Probleme, die diese Kamera heute noch hat, sicherlich gelöst werden, zumal im kommenden Jahr, wie von RCA zu hören war, die Firma eine Schwarz-Weiß-CCD-Kamera auf den Markt bringen wili.

Großes Interesse fand das von RCA vorgestellte „Newsmaker-System", bestehend aus der tragbaren Farbkamera „TK-76" und dem tragbaren Recorder „TR-1000". Die „TK-76", eine Dreiröhren-Plumbiconkamera, wiegt komplett einschließlich Objektiv und Sucher 7,7kg. Zum Betrieb der Kamera ist außer einer über die Schulter tragbaren Stromversorgungseinheit (12V) keinerlei zusätzliches Equipment erforderlich. Die von der Kamera gelieferten Bilder hielten jedem Vergleich mit den Bildern einer Studiokamera stand.

Als tragbares Aufzeichnungsgerät dient der etwa 13,6kg wiegende, mit „U-Matic"-Kassetten bestückbare Recorder „TR-1000". Eine bedingte Farbwiedergabe ist durch den im Aufzeichnungsgerät eingebauten Color-Adapter möglich. Zur studiotüchtigen Wiedergabe wird die Kassette in dem mit Editing und (zusätzlich) einem digitalen Zeitfehlerausgleicher „TBC-1000" versehenen Recorder- und Player-Gerät „TRP-1000" abgespielt.
.

Die französische Firma Schlumberger zeigte vornehmlich tontechnische Ausrüstungen. Ein ansprechendes Design hatte der modular aufgebaute Tonregietisch „UPS 4000" (Bild 10). Die einzelnen Moduln wie Eingangsverstärker, Blender, Entzerrer, Filter, Begrenzer usw. sind aus Spritzguß gefertigt und geben dem Kunden die Möglichkeit, jede beliebige Kombination zusammenzustellen. Durch Verwendung moderner elektronischer Bauelemente wie Feldeffekttransistoren werden ausgezeichnete technische Werte erreicht.

Außerdem sah man bei Schlumberger noch den Magnetbandspieler „DS 16" für 16mm-Magnetfilm (Bild 11). Als Antriebssystem dient eine glatte, elektronisch geregelte Capstanrolle, die für sehr kurze Hochlaufzeit, konstante Bandgeschwindigkeit und guten Gleichlauf sorgt.
.

Im Vordergrund auf dem Siemens-Stand standen gleich zwei Prototypen einer neuen Einröhren-Farbkamera (Bild 12), die nach dem von Siemens entwickelten System Interplex arbeiten (s. a. Heft 5/1972, S. 137—140). Im Gegensatz zu den üblichen Farbkameras mit drei getrennten Röhren arbeitet die Interplex-Röhre mit einem integrierten Farbenteiler (Farbstreifenfilter).

Über die selbstcodierende Interplexröhre mit den Streifen für Rot-Stopp und Blau-Stopp wird im Bereich von 4,43 MHz ein Multiplexsignal (MAS) geliefert, das in einem Decoder durch Kammfilter in Chrominanz- und Luminanz-signal zerlegt wird. Ferner enthält der Decoder Schaltungen zur Matrizierung der Signale sowie einen synchronisierbaren unverkoppelten PAL-Coder.

Eine der gezeigten Kameras mit den Abmessungen 300mm x 103mm x 115mm war mit einem Interplex-Vidikon XQ 1360 bestückt. Die damit erreichte Bildqualität eines normalen Halbtonbildes bei Blende 2,8 mit 280lx Beleuchtungsstärke war durchaus gut. Der Störabstand im Luminanzsignal lag bei etwa 45dB. Beim Schwenken der Kamera trat jedoch das bei Vidikonröhren (mit normaler Studiobeleuchtung) unvermeidbare Fahnenziehen auf, so daß diese Röhre für Studiozwecke nicht geeignet scheint. Auch wurden bei der Abtastung einer Testvorlage (Auflösungstestbild) an schrägen Kanten störende Muster bemerkt.

Die zweite Kamera war mit dem Interplex-Multidioden- Vidikon XQ 1365 bestückt und zeigte bezüglich der Trägheitserscheinungen weitaus bessere Eigenschaften. Nur scheint es bei dem Multidiodenvidikon noch Probleme mit der Farbgleichmäßigkeit zu geben, die jedoch sicher bis zur nächsten Montreux-Ausstellung beherrscht werden.
.

Auf dem Freigelände des Kongreßgebäudes stellte Söding eine mögliche Konzeption für einen 2-Kamera-Reportage- Ü-Wagen vor. Das Fahrgestell dieses Reportagewagens ist das des Mercedes-Leichttransporters „L 307" (Nutzlast 2t, Gesamtgewicht 3,5t, Länge 4,70m, Breite 1,75m, Höhe 2,09m). Den Karosserieaufbau sowie den Innenausbau hat die englische Firma Dell Coach Builders ausgeführt.

Die Video- und Tongestelle sind in Querrichtung eingebaut. Für eine Aufzeichnungsanlage in der Größenordnung einer „AVR2" ist hinter dem Fahrer- und Beifahrersitz Platz. Es bleibt dem Anwender überlassen, welche Video- und tontechnischen Einrichtungen er in dem Wagen installieren will.

Das gezeigte Modell sah auf der Tonseite ein Vierkanal-Mischpult. ein Tonbandgerät „Nagra IV", einen Lautsprecher „OY", einen FM-Festfrequenzempfänger, zwei Mikrophon-Sende- und Empfängeranlagen sowie eine entsprechende Anzahl von Mikrophonen und Zubehör vor, auf der Videoseite zwei tragbare Kameras (zum Beispiel „LDK15"). einen Zweifachüberblender. einen Taktgeber mit Synchronisiereinrichtung, zwei 38-cm-Farbempfänger, einen Schwarz-Weiß-Monitor (24 cm), ein Oszil-loskop sowie die entsprechenden Zubehörteile.

Für die maximal erforderliche Anschlußleistung von 3,5kVA sind für die Versorgung aus der Steckdose ein Netzspannungsregler und ein Trenntransformator vorhanden. Für netzunabhängigen Betrieb können ein Drehstromgenerator, Pufferbatterien und ein Wechselrichter eingebaut werden.

Zum Betrieb dieses Wagens ist ein 4-Mann-Team erforderlich. Hinsichtlich der höchstzulässigen Geschwindigkeit soll bereits eine Ausnahmegenehmigung bestehen, wonach dieser Ü-Wagen auch bei Überschreitung des zulässigen Gesamtgewichts von 2,8 t bis zu 120 km/h fahren darf.
.

Mit einer besonderen Neuheit wartete Sony auf: dem Magnetkartensystem „Mavica" (Bild 14) zur Aufzeichnung und Wiedergabe von Farbsignalen. In einer Schutzhülle steckt die 166mm x 165mm große Magnetkarte für fünf Minuten Aufzeichnungszeit (Bild und Ton).
Bei der Wiedergabe kann das Bild mit normaler Geschwindigkeit, in Zeitlupe vorwärts und rückwärts sowie als Standbild abgetastet werden. Die Karte trägt zwei stereotüchtige Tonspuren. Zur Aufzeichnung oder Wiedergabe wird sie mitsamt Schutzhülle in das Abtastgerät eingeschoben, dann vollautomatisch aus der Hülle herausgezogen und um eine rotierende Kopfscheibe mit zwei Videoköpfen herumgelegt.

Je Spur wird ein Vollbild geschrieben. Während des Aufnahme- oder des Wiedergabevorgangs führt eine Spindel die sich drehende Kopfscheibe langsam über die Breite der Karte. Die Schreibgeschwindigkeit ist 7,5 m/s. Die Auflösung liegt bei etwa 3 MHz, der Störabstand bei 40dB.

Zur Aufzeichnung wird das Luminanzsignal phasenmoduliert und das Chrominanzsignal in einen niedrigeren Frequenzbereich umgesetzt. Die erzielte Bildqualität ist für die vorgesehenen Anwendungszwecke (Industrie, Schule usw.) als gut zu bezeichnen.

Ein modifiziertes Gerät dieses Mavica Systems dient zur Aufzeichnung und Abtastung von Einzelbildern (Elektronische Dias). Diese etwas kleineren Karten haben eine Speicherkapazität von 150 Einzelbildern. Über einen ebenfalls ausgestellten Video-Duplicator (Epiabtaster) lassen sich Bildvorlagen unmittelbar auf die Magnetkarte aufzeichnen. In dem Video-Duplicator wird eine Einröhren-Farbkamera verwendet.

Außerdem waren auf dem Sony-Stand die Reportagekamera „DXC-1600P" und ein tragbarer Video-Kassettenrecorder zu sehen. Die Kamera ist mit einer Trinicon-Streifenröhre bestückt. Die für ein gutes Bild notwendige Beleuchtungsstärke
wurde vom Hersteller mit etwa 1500lx angegeben. Die Kamera mit Objektiv wiegt etwa 3,6 kg, die Kamerakontrolleinheit mit Akku etwa 6 kg. Die maximal zulässige Kabellänge zwischen Kamerakopf und Kontrolleinheit ist ungefähr 11,5 m.

Der tragbare „U-Matic"-Kassettenrecorder wiegt ohne Batterie etwa 12 kg. Leider konnte man auf dem Stand nur statische Bilder sehen, so daß sich über die Bildqualität dieser Reportageanlage keine objektive Aussage machen läßt.
.

Tektronix stellte zusammen mit der jetzt ebenfalls zum Konzern gehörenden Grass Valley Group ihr neues Oszillographenprogramm sowie Bildmischeinricntungen, Monitoren, Testgeneratoren und automatische Video-Korrekturgeräte vor.
.

Die französische Firma Thomson-CSF, die vor kurzem die aus der Columbia Broadcasting System (CBS) hervorgegangene Tochtergesellschaft Thomson-CSF Laboratories gegründet hat, war auf der Ausstellung mit mehreren neuen Produkten vertreten. So sah man allein drei neue komplette UHF- und VHF-Fernsehsender, darunter einen 25kW-UHF-Klystronsender, der außer dem Klystron keine Elektronenröhren mehr enthält.

Die neue mobile 13-GHz-Richtfunkstation „TM 313" zeichnet sich durch ihre besonders robuste Bauweise aus und entspricht in allen Parametern den Bestimmungen der Deutschen Bundespost.

Neben der in „einigen hundert Exemplaren" (Anmerkung : eine typische aber nicht glaubwürdige Eigenaussage) ausgelieferten Studiofarbkamera „TTV 1515" war eine neue tragbare Version dieser Familie zu sehen. Die Dreiröhren-Plumbiconkamera „TTV 1515 P" (Bild 16a) wiegt 8kg. Sie hat einen separat angebrachten elektronischen Okularsucher, der beim Betrieb der Kamera auf einem Stativ durch einen 17cm-Sucher ersetzt werden kann.

Zwischen dem Kamerakopf und dem 12kg schweren Backpack (Bild 16b) ist eine Kabelverbindung bis zu 170m möglich, sodaß in den meisten Anwendungsfällen das Backpack im Wagen betrieben werden kann.

Nach dem äußeren Design ist der neue 16mm-Flying-Spot-Filmabtaster „TTV 2520" fast mit einer MAZ verwechselbar (Bild 17). Er arbeitet mit kontinuierlichem Filmtransport. Der Abtaststrahl wird über einen oszillierenden Spiegel geführt und „folgt" dadurch den sich bewegenden Filmbildern während der Abtastung. Der Film wird in eine Kassette eingelegt: der restliche Ladevorgang läuft automatisch ab. Die Start- und die Stopp-Zeit sind kleiner als eine Sekunde. Der Suchlauf ist von Einzeibildschaltung bis zur 15fachen Normalgeschwindigkeit veränderbar.

An weiteren interessanten Geräten seien noch der komfortable Schriftgenerator „Vidifon" mit allen nur erdenklichen Besonderheiten sowie die optische Bildplatte erwähnt.
.

.
