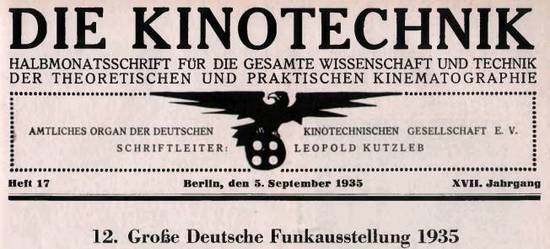

aus Heft 17 im September 1935 von Dr. Paul Hatschek, D.K.G.
.

.

Unerwarteter Weise ist ein sehr beachtlicher Fortschritt auf dem Gebiet der Empfangsantenne zu verzeichnen. Längst geklärt war die Tatsache, daß das Verhältnis zwischen der hochfrequenten Empfangswechselspannung und dem durch lokale Störsender (laufende Motoren, Heilgeräte usw.) verursachten Störspiegel dann am günstigsten ist, wenn die Empfangsantenne als möglichst hoch auf dem Dach angebrachte Außenantenne ausgebildet wird.

Ebenso geklärt war die bedauerliche Notwendigkeit, die durch den Störnebel hindurch zum Empfänger führenden „Antennenzuführungen“ abzuschirmen, wodurch - auch bei bester Kabelausführung - ein kapazitiver Nebenschluß zwischen Antenne und Erde geschaffen wird, über den ein besonders bei langen Zuleitungen sehr erheblicher Teil der Empfangsspannung ungenutzt zur Erde abfließt.

Abb. 1 zeigt, wie die Kabelwerke Vacha A. - G. diesem Übelstand durch Schaffung eines Antennenkopplers wirksam begegneten, der zwischen Antenne und Antennenbuchse des Empfängers geschaltet wird und - nebst einem besonderen Zwecken dienenden, hier nicht weiter interessanten kleinen Kondensator - eine abgreifbare Selbstinduktion enthält.

Sieht man von der Umstellung sämtlicher G1eichstrom-Empfänger auf A11strom und der Neuschöpfung von Ultrakurzwellen-Empfängern ab, so ist zunächst die grundsätzliche Schaffung einer neuen Empfängertype für den Rundfunkbereich durch den Schöpfer des Volksempfängers, Ober-Ing. Greßing, zu erwähnen, die unter dem Namen „Nordmark-Super" von der Fa. Neufeldt & Kuhnke G.m.b.H. herausgebracht wird.

Was übrigens die Gruppe der Überlagerugsempfänger anlangt, so kann im allgemeinen festgestellt werden, daß alle führenden, hier nicht näher aufzuzählenden Gerätefirmen in ihren teuersten Spitzengeräten einen Grad des Komforts erreicht haben, der schlechthin kaum zu überbieten ist.

Als eine der bemerkenswertesten Neuerungen ist die Verstellbarkeit der Bandbreite zu erwähnen, die als solche Notwendigkeit empfunden wird, daß einzelne Firmen (z. B. Dr. Dietz & Ritter) sie sogar bei einfacheren Empfängertypen vorsehen.

Die Qualitätsansprüche des Publikums sind übrigens derart gestiegen, daß ganz allgemein der Niederfrequenzteil, der Lautsprecher und die Gehäuseform ganz allgemein und sehr erheblich verbessert wurden. In diese Gruppe von Verbesserungen gehört die allmähliche Abkehr von der Pentode als Endröhre und der Übergang zu Eingitterröhren oder Gegentaktendstufen, womöglich - zur Verringerung des Brummtons - bei indirekter Röhrenheizung, der Übergang von der üblichen Innenspinne des Lautsprechers zur Außenspinne (Dietz & Ritter) und die Entwicklung von Empfängergehäusen, die zufolge ihrer Dimensionierung wie eine ideale Schallwand wirken (Telefunken).

Besonders glücklich war der Gedanke der Firma Dr. Dietz & Ritter, auch dem Minderbemittelten den Erwerb eines einwandfreien Ueberlagerungsempfängers zu ermöglichen. Dies wurde dadurch verwirklicht, daß diese Firma einen „Vorsatz-Super" schuf, der nebst einer Röhre, die zur Erzeugung der Oszillatorschwingung und der Mischung mit der Empfangsschwingung dient, alle Schaltelemente der Eingangsstufe eines Superhets enthält. Ergänzt wird diese Eingangsstufe zu einem vollständigen Superhet durch Anschluß eines Volksempfängrs, dessen erste Stufe dann als Zwischenfrequenz-Verstärker wirk, nachdem der Volksempfänger (man beachte den Kommentar) "ein für allemal" auf die Wellenlänge von 800m, entsprechend der gewählten Zwischenfrequenz von 375 kHz eingestellt wurde.

• Anmerkung : Hier steht versteckt zwischen den Zeilen, daß der reichsdeutsche dumme Minderbemittelte somit keine ausländischen Sender mehr hören konnte, sondern nur den Reichssender Adolf Hitlers aus Berlin.

.

Auch den einfacheren Empfängertypen wurde erhöhte Sorgfalt gewidmet. So hat Dr. Dietz & Ritter alle Empfänger mit Bandfiltereingang ausgestattet, was zugleich bessere Selektion und Klangqualität zur Folge hat, während AEG, Siemens und Telefunken eine interessante Anordnung und Schaltung gefunden haben, durch die in der Praxis die Bedienung des Rückkopplungsknopfes vollständig entfällt, der Grad der Rückkopplung, sobald er einmal eingestellt ist, für den gesamten Rundfunkwellenbereich konstant bleibt.

Auf dem Gebiete des Fernsehens bietet sich das beinahe tragisch zu nennende Schauspiel, daß die Technik in rasendem Tempo vorwärts schreitet, die Forderungen des Publikums (oder deren Wortführer) aber in gleichem Tempo zunehmen, so daß noch nicht abzusehen ist, in welchem Zeitpunkt man zu einem technisch und wirtschaftlich tragbaren Kompromiß gelangen wird.

Technisch ist der augenblickliche Stand der Entwicklung dadurch charakterisiert, daß eine ganze Reihe von Firmen - voran Telefunken - den recht einwandfreien Empfang des 180-Zeilenbildes meistert, so daß man eigentlich nur noch bessere Flimmerfreiheit und Verzeichnungsfreiheit wünschen möchte.

Die erstere wird bereits teilweise mit gutem Erfolg durch das Zwischenzeilenverfahren bekämpft, welches darin besteht, daß die Reihenfolge der Zeilenabtastung nicht mehr 1,2,3,4 usw. ist, sondern etwa 1,3,5 usw., woran sich dann 2,4,6 usw. anschließt.

Der gewaltige Luftdruck, dem die großen und luftleeren Braunschen Röhren ausgesetzt sind, erfordert eine gewölbte Ausbildung des Kolbenbodens und damit des Fluoreszenzschirmes. Die Bekämpfung der Verzerrungen dürfte daher zur Voraussetzung haben, daß der Grad dieser Wölbung normiert wird, worauf man z. B. bereits senderseitig eine solche Bildverzerrung herbeiführen könnte, daß diese durch die empfängerseitige Verzerrung eben wieder kompensiert wird.

Die Zahl der marktgängigen Verstärker - vom kleinen Batterieverstärker bis zu 300-Watt-typen - hat gewaltig zugenommen. Für größere Leistungen hat der B-Verstärker das Gebiet erobert, um offenbar allmählich auch das Gebiet mittlerer und kleinerer Leistungen zu beherrschen. Als Neuerscheinung tauchte der Philip-Großbereichverstärker auf, ein Gegentaktverstärker, dessen Endröhren zwar ihren Abeitspunkt im geradlinigen Teil der Kennlinie haben, bei welchem aber eine - aus den gleichgerichteten Sprechwechselströmen durch Spannungsabfall gewonnene - Verschubspannung bewirkt, daß sich der Arbeitspunkt proportional der Amplitude der Sprechströme bis zum Kennlinienknick verschiebt.

Fast unglaubhaft sind die von den Deutschen Edelstahlwerken, Krefeld, im abgelaufenen Jahr erzielten Fortschritte in bezug auf Werkstoffe für Permanentmagnete, die durch neue Kobalt-Titan-Legierungen ermöglicht wurden.

Ueber diese Fortschritte und die Zusammenhänge zwischen Werkstoffeigenschaften und Magnetformen soll in einer besonderen Arbeit berichtet und hier nur bemerkt werden, daß bereits Luftspalt-Induktionswerte von 18.000 Gauß erreicht wurden und damit der fremderregte dynamische Lautsprecher vermutlich in Bälde seine Lebensberechtigung verliert.

.
