Zum Auffrischen und Erinnern . . . .
. . . sind diese Seiten hier gedacht, denn viele wissen nicht mehr oder noch nicht, wie es damals angefangen hat und wie das wirklich funktioniert mit dem Fernsehen, den Kameras, den Videorecordern, den Tonband- und den Magnetband- geräten aus alter Zeit. Viele Bilder können Sie durch Anklicken vergrößern.
Die Fese hatte hausinterne Typenbezeichnungen
Diese Typenbezeichnungen folgen nicht immer der Logik der Aussenstehenden, man muß es einmal gelesen haben, wie oder was sich die Ingenieure da so erdacht hatten.
Vor allem muß man wissen, daß die Fese aus einem Labor von hochintelligenten Elektronik-Ingenieuren hervorgegangen war, auch nach dem Krieg waren es wieder diese Laboringenieure. Verwaltungslogistik war sicher nicht deren Ding. Diese "Menschen" kamen erst später, als etwas in einen total hungrigen Markt verkauft wurde und diese Teile zuerst keine richtigen Namen und keine logistischen Nummern hatten.
Im September 1979 gab es ein Update der TM 101
EINFÜHRUNG: Die Ausrüstung kompletter Studios und Übertragungswagen auf dem Gebiet der Videotechnik erfordert eine große Produktbreite von Einzelgeräten in verschiedenen mechanischen Ausführungen.
Unsere Typbezeichnungen
- bringen eine Ordnung in diese Gerätevielfalt,
- ermöglichen eine eindeutige Identifikation und
- übermitteln Angaben zu raumbelegenden Planungsarbeiten.
Diese Technische Mitteilung - als Neuauflage der TM 101 - erläutert den Aufbau unserer Typbezeichnungen und ermöglicht dadurch die Gewinnung wertvoller Informationen über ein Einzelgerät aus der Typbezeichnung.
Bedeutung einer Typbezeichnung
Die Typbezeichnung ist die Gesamtheit der verschlüsselten Informationen über Verwendungszweck, Funktion, Bauform und Baugröße, Ausführung und even-tuelle Zusatzmerkmale der Geräte.
Die richtige Deutung einer Typbezeichnung ermöglicht gleichzeitig die Bestim-mung der wesentlichsten Eigenschaften unserer Geräte.
Unter Gerät verstehen wir eine bestimmte Anzahl verwendungsfertig montierter Baueinheiten, die in einem geschlossenen Gehäuse/Behälter untergebracht oder auf einem Chassis aufgebaut sind, jedoch keine Signalumwandlung von einer physikalischen Form in eine andere bewirken.

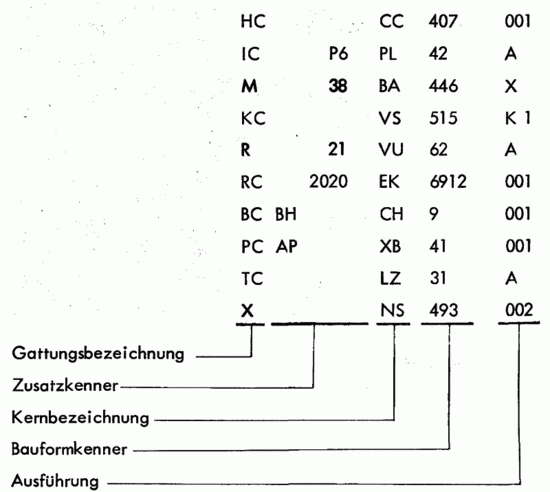

Gliederung der Typbezeichnung
Die Typbezeichnungen setzen sich aus maximal fünf Gruppen zusammen, in denen nur Großbuchstaben und arabische Ziffern vorkommen.
Gattungsbezeichnung
Mit der Gattungsbezeichnung deuten wir den Verwendungsbereich eines Gerätes an.
B | Bildaufzeichnung, Videoband |
D | Dia (Übertragung) |
F | Film (Übertragung) |
G | Geräteschränke (-träger, -boxen) |
H | Hauptkanal... |
I | Impuls... |
K | Kamera |
L | Lichtleiter... (Lichtpunktabtast...) |
M | Monitore |
N | Normwandler |
O | Optische Geräte |
P | Prüf..., Meß... |
R | Regie |
T | Angewandte Fernsehtechnik |
V | Vacuum... (Röhren) |
W | Übertragungswagen |
X | für mehrere Gattungen verwendbare Geräte |
Z | Zusatzgeräte (Tongeräte) |
Die zweite Stelle in der Gattungsbezeichnung
ist der Buchstabe
C (Color) bei Farbfernsehgeräten und
D bei Geräten, die Digitalsignale verarbeiten oder erzeugen.
Zusatzkenner
In den meisten Fällen geben die Zusatzkenner qualitative oder quantitative Merkmale von Geräten an. Dieser Teil der Typbezeichnung kann auch entfallen.
Die wichtigsten Zusatzkenner:
Fernsehstandards
- N5 = NTSC
- P0 = PAL (Europa)
- P5 = PAL (Brasilien)
- P6 = PAL (Argentinien)
- S5 = SECAM (525 Zeilen)
- S6 = SECAM (625 Zeilen)
- 5 = Gerät für 525 Zeilen - nur Zeilenabhängigkeit
- 6 = Gerät für 625 Zeilen
Filmgeräte
- 16 für 16 mm Film
- 35 für 35 mm Film
Verteiler (-Verstärker)
- 15 = 1 Eingang 5 Ausgänge
- 215 = 1 Eingang 5 Ausgänge 2 x (Doppelgerät)
usw.
Bildgeräte (Monitore/OsziIloskope)
- 17 = Bilddiagonale 17 cm
- 51 = Bilddiagonale 51 cm
usw.
Allgemeine Zeichen
- AP Anschlußplatte/-gerät
- BH Bedienhauptgerät
- BN Bediennebengerät
- BZ Bedienzusatz
Auch die Kombination mehrerer Zusatzkenner ist möglich. Der Bestand dieser Kenner wird entwicklungsbedingt ständig erweitert
Kernbezeichnung
Die zweibuchstabige Kernbezeichnung gibt den Verwendungszweck der Geräte an.
AA | Tonanpassverstärker |
AB | Ablenkgerät |
AC | Autom. Farbkorrektur |
AD | Prüfadapter (Leiterplatte) |
AE | Prüfadapter (Kassette) |
AF | Amplitudensieb |
AG | |
AH | Ablenkgerät (hör) |
AI | |
AK | Adapterkabel |
AL | Auslösegerät (Schnitt) |
AM | Austastmischer |
AN | Analysator/Anzeige |
AO | |
AP | (Anschlußplatte) Anpassung |
AQ | Leistungsverstärker |
AR | Bandandruckregler |
AS | AS-Regenerator |
AT | Abtaster |
AU | Aufnahmeverstärker |
AV | Ablenkgerät (vert) |
AW | |
AX | Tonkreuzschiene |
AY | Konturkorrektur |
AZ | Austastgerät/Uhr-Generator |
BA | Präzisionsmonitor |
BB | Monitor/Suchermonitor |
BC | Video-Monitor |
BD | |
BE | Burstgenerator, -begrenzer, -regle |
BF | Burstfühler |
BG | Schwarzsignalgeber |
BH | (Bedienhauptgerät) |
Bl | Bandmaschinen-Interface |
BK | Farbbalkengeber |
BL | Bandlaufwerk |
BM | Monitorbrücke |
BN | (Bediennebengerät) |
BO | |
BP | Bedienpu I t/Plansch i Idbi Idröhre |
BQ | Bandsperre |
BR | S/W-Regel gerät |
BS | Burst + S Separator/Monitorröhre |
BT | Testbildgeber |
BU | Umrandungsgerät |
BV | Burstverzögerer |
BW | Bildwähler |
BX | Adapterbuchse |
BY | |
BZ | (Bedienzusatz) |
CA | Schwarzkorrektur |
CB | |
CC | Farbkorrektor |
CD | Coder |
CE | |
CF | Kammfilter |
CG | Datenauftaster |
CH | Meßstellenumschalter |
Cl | |
CK | Chroma-Key/Restlichtkamera |
CL | Code leser/Code lese Verstärker |
CM | |
CN | |
CO | Spezial-Oszilloskop |
CP | Schärfekorrektor |
CQ | Sprech-Hör-Verstärker |
CR | Chrominanzverstärker |
CS | |
CT | |
CU | |
CV | |
CW | Kommandowähler |
CX | Verkoppler |
CY | |
CZ |
DA | Deckungsautomatik |
DB | |
DC | Decoder |
DD | |
DE | Dunkel entsättiger/Datenempfänger |
DF | SECAM Decoder |
DG | Demodulator/Datenzeilengeber |
DH | |
DI | Phasenmesser |
DK | Dropout-Kompensator |
DL | Doppelbildgerät |
DM | Demodulator |
DN | Schwenk-Neigekopf |
DO | |
DP | Diaprojektor |
DQ | PPM Demultiplexer |
DR | Datenempfänger |
DS | Druck-Saug lufterzeuger |
DT | Dunkel taster/Datensender |
DU | Anzeige |
DV | Diavorsatz/Dia-Lampenregler |
DW | Datenzeilenauswerter |
DX | |
DY | |
DZ | Datenzeilenformer |
EA | |
EB | Brummkompensator |
EC | |
ED | |
EE | |
EF | |
EG | Einstellsignalgeber |
EH | |
El | |
EK | Videokreuzschiene (V-Lücke) |
EL | Recorderelektronik |
EM | Eichpegelgeber |
EN | |
EO | |
EP | |
EQ | Videoentzerrer |
ER | |
ES | YRGB-Umschalter |
ET | |
EU | |
EV | |
EW | |
EX | |
EY | |
EZ | Zwischenelektronik |
FA | Maskiergerät |
FB | Impulsflankengeber |
FC | Geschw.-fehlerkompensator |
FD | Speicher |
FE | |
FF | Farbträgerformer/Farbträgersperre |
FG | Farbträgergenerator |
FH | |
Fl | Interface Filmanlage |
FK | Filterkreuzschiene |
FL | Farbfilm (Bediengerät) |
FM | Photozellenadapter |
FN | |
FO | Frequenz-Kurvenschreiber |
FP | Filmprojektor |
FQ | Filterantrieb/Lichtregelung |
FR | F-Regenerator/Uurstregenerator |
FS | Einzelbildanwahl/Photozelle |
FT | |
FU | |
FV | Farbträgerverkoppler |
FW | |
FX | |
FY | |
FZ | Farbzusatz |
GA | |
GB | |
GC | Schriftgenerator |
GD | |
GE | |
GF | Farbflächengenerator |
GG | |
GH | Gehäuse |
Gl | Gittergeber |
GK | |
GL | Synchron isator |
GM | Prüfsignalgeber |
GN | |
GO | |
GP | Genlock Impulsformer |
GQ | Quarzgenerator |
GR | |
GS | |
GT | Impulsgeber (mit hartem Schnitt) |
GU | |
GV | |
GW | |
GX | |
GY | |
GZ | Gerätesatz |
HA | |
HB | |
HC | |
HD | |
HE | Hauptentzerrer |
HF | Hauptkanalfilter |
HG | Hochspannungsgerät |
HH | |
Hl | |
HK | |
HL | |
HM | |
HN | |
HO | Betriebsgerät (Orthicon) |
HP | Betriebsgerät (Plumbicon) |
HQ | |
HR | Hand regier |
HS | Hilfssignalformer |
HT | Hochspannungsverteiler |
HU | |
HV | Betriebsgerät (Vidicon) |
HW | |
HX | |
HY | |
HZ | |
IA | Impulsaufbereitung |
IB | Infrarotmonitor |
IC | |
ID | SECAM-Umsetzer |
IE | Datenempfänger |
IF | Impulsformer |
IG | Impulsgerät |
IH | |
II | |
IK | Infrarot-Kamera |
IL | |
IM | Zwischenspeicher |
IN | Suchlauf |
IO | |
IP | Ident-Separator |
IQ | Identifikationsgenerator |
IR | Rechneranpassung |
IS | Datensender |
IT | Vidicon-Kamera |
IU | |
IV | Ankopplungsgerät/Impulsverst. |
IW | |
IX | |
IY | |
IZ | |
KA | Kamerakabel |
KB | Burstkomparator |
KC | Service-Koffer |
KD | |
KE | Kopfradeinheit |
KF | |
KG | Kreisliniengeber |
KH | |
Kl | Interface-Kamera |
KK | Kabelanschlußkasten |
KL | |
KM | |
KN | Netzkabel |
KO | Kontrollfeld |
KP | Störsigna Ikompensator |
KQ | |
KR | Videokreuzschiene (direkt schaltend) |
KS | |
KT | Kabelanschlußtafel |
KU | Key-B lendverst./Zusatzblendverst. |
KV | (Verbindungskabel) Kabelverteiler |
KW | |
KX | Videokreuzschiene (direkt/V-Lücke) |
KY | Key-Gerät |
KZ | ZusatzkabelLO |
LP | Lichtpunktprojektor |
LQ | Leitprozessor |
LR | Lampenregelgerät |
LS | Lese-Schreib-Gerät |
LT | Leuchtfeld |
LU | Luminanzverstärker |
LV | Lichtpunktverstärker |
LW | Leitungswähler/-verteiler |
LX | |
LY | Lüftungseinheiten |
LZ | Lichtzeigergerät/Laufzeitzähler |
MO | Motor meßgerät |
MP | S-Mindespegelkontrolle |
MQ | PPM-Multiplexer |
MR | Motorregelgerät |
MS | S-Einmischer |
MT | Multiplexer |
MU | Multiburstgenerator |
MV | Multiplexer |
MW | Meßwagen |
MX | Matrix |
MY | Kompakt-Multiplexer |
MZ | Mehrzweckgerät |
NA | Netzanschluß |
NB | Energieversorgung/Netzstrombegr. |
NC | |
ND | |
NE | Regelnetzgerät |
NF | |
NG | Netzgerät |
NH | |
Nl | |
NK | Röntgenkamera |
NL | Netz- und Ladegerät |
NM | |
NN | |
NO | Netzversorgung (Orthicon) |
NP | Netzversorgung (Plumbicon) |
NQ | |
NR | |
NS | Netzschaltgerät |
NT | NTSC-Schrank (Normwandler) |
NU | |
NV | Netzverteiler/Netzversorgung (Vidicon) |
NW | Normwandler NX NY NZ |
OA | |
OB | Objektiv(zusatz)/Objektivschutz |
OC | |
OD | |
OE | |
OF | |
OG | |
OH | Ohrhörer |
OI | |
OK | Orthicon-Kamera |
OL | |
OM | Image-Orthicon-Adapter |
ON | |
OO | |
OP | Pegeloszillograph |
OQ | |
OR | Lichtleiterempfänger |
OS | Studio-Oszillograph |
OT | Lichtleitersender/Kopfstromoptimierer |
OU | |
OV | Orthicon-Verstärker |
OW | Farbwertoszilloskop |
OX | |
OY | |
OZ | OszillatorPA |
PB | Coderkennimpulsgeber |
PC | Processor |
PD | Impulsverteil er/Digital processor |
PE | |
PF | |
PG | |
PH | Photozellenanbau |
Pl | Phasenschieber/Phaseneinstel ler |
PK | Farbkamera/Plumbicon-Kamera |
PL | PAL 25 Hz Versatzgerät |
PM | Plumbicon-Adapter |
PN | Photozellen-Netzgerät |
PO | Prüfprojektor (Orthicon) |
PP | Prüfprojektor |
PQ | Prozess-Steuerung |
PR | |
PS | Zeitlupenprogrammierer/Service-Einheit |
PT | PAL Kennimpulsgeber |
PU | Programmumschalter |
PV | Farbverstärkersatz/Plumbicon-Verstärker |
PW | Prüfprojektor (Normwandler) PX PY |
PZ | Programmierer |
QA | Farbanpasser/Weißpunktabgleich |
QB | Bandbegrenzer |
QC | |
QD | |
QE | Einzelbildschalter (Jogging Einr.) |
QF | |
QG | |
QH | |
Ql | |
QK | Kopfsprechhörer |
QL | Lautsprecher |
QM | |
QN | Nebensprechstelle |
QO | |
QP | |
Multiplex-Demultiplex-Anschlußger. | |
QR | |
QS | Sprechstelle |
QT | |
QU | |
QV | |
QW | |
QX | |
QY | |
QZ | Lüfter |
RA | Rastergenerator |
RB | |
RC | Rechteckimpulsgeber |
RD | Rotkorrektor |
RE | Rahmeneinmischer |
RF | |
RG | Relaisgerät |
RH | |
Rl | Interface Regiegeräte |
RK | Kassettenträger-box/Speichergehäuse |
RL | |
RM | |
RN | |
RO | Einbrennschutz RP |
RQ | |
RR | Burstregler/Regler |
RS | |
RT | Relaisgerät (Ton) |
RU | Bedienumschalter/Multiplexer |
RV | Resonanzverstärker |
RW | |
RX | Relaisgerät (Speicherung) |
RY | |
RZ | |
SA | Signalaufbereitung/S-Aufbereitung |
SB | |
SC | Schaltstufe |
SD | Senderkenn impulsgeber/Zeicheneinblender |
SE | Datensendeempfänger/Empfangsverst. SF |
SG | Sägezahngenerator/Prüfgenerator |
SH | Speicher/Standbildspeicher |
Sl | Sieb (FASK)/Unipulsdecoder |
SK | Schrank |
SL | |
SM | Summenverstärker |
SN | Schnittsteuergerät |
SO | |
SP | Separator |
SQ | Sinusquadratgeber/Pulssprung-Generator |
SR | Sperregier |
SS | Schaltsignalformer/Farbschablonen-schalter |
ST | Steuergerät |
SU | Signalumschalter |
SV | Signa lisationsverteiler |
SW | Signalisationswähler |
SX | Steckadapter |
SY | Synchronisator |
SZ | |
TA | Tonaufnahme-Einrichtung |
TB | Testbildgeber |
TC | Transcoder |
TD | |
TE | Entzerrer (trägerfrequent) |
TF | Testsigna Iformer/Tr ick impulsformer |
TG | Impulsgeber |
TH | |
Tl | Rolltitelgerät |
TK | Farbträgerkomparator |
TL | Lichttonverstärker |
TM | Trickmischer |
TN | Treppengenerator |
TO | Tonblender/Tonschalter |
TP | Tiefpaß |
TQ | Trickgenerator |
TR | Toneinrichtung |
TS | Tonlaufwerk |
TT | Tonkopfträger |
TU | Tonumschalter |
TV | Trickverstärker |
TW | Tonwiedergabeverst./Commag Satz |
TX | Trickschieber |
TY | Eingabegerät |
TZ | Telefonzusatz |
UA | |
ÜB | Bediengerätumschalter |
UC | |
UD | |
UE | Spannungsüberwacher |
UF | |
UG | Umschaltgerät |
UH Ul UK UL | |
UM | Umbausatz |
UN UO UP UQ | |
UR | Umrichter |
US | Umschalter |
UT | |
UU | Universal-Uberblender |
UV | |
UW | Farbwertsignal Umschalter |
UX | |
UY | |
UZ |
VA | Austastverstärker |
VB | Videomobil |
VC | Kommando Verstärker-Umschalter |
VD | Vektordemodulator |
VE | Videoentzerrer |
VF | |
VG | |
VH | |
VI | Videoverteiler (geklemmt) |
VK | (Vidicon) Farbkamera |
VL | |
VM | Vidicon-Adapter |
VN | Ausblendverstärker |
VO | Vektorskop/Vektoroszilloskop |
VP | Vidicon (Film) Projektor |
VQ | Konferenzverstärker |
VR | Regel Verstärker |
VS | Verstärker |
VT | Verteiler |
VU | Überblend Verstärker |
VV | Vidicon-Verstärker/Vorverstärker |
VW | |
VX | Vorsatz (Objektiv) |
VY | Y Überblender |
VZ | Verzögerer/Zeitfehlerausgleicher |
WA | Seriell-Parallel-Wandler |
WB | Bodenwanne |
WC | |
WD | Laufwerk |
WE | Wendepunktentzerrer |
WF | |
WG | |
WH | |
WI | Wiedergabeverstärker/CEVR Kassettengerät |
WK | |
WL | Wandler/Codeformer |
WM | Malteserkreuz-Laufwerk |
WN | |
WO | Wobbeigenerator |
WP | Schnellschaltwerk |
WQ | Wiedergabeelektronik |
WR | |
WS | Wärmebildspeicher |
WT | |
WU | |
WV | Wickeivorrichtung |
WW | |
WX | |
WY | |
WZ | |
XA | Suchlaufautomatik |
XB | Multibargenerator |
XC | S/W-Kamera |
XD | |
XE | Empfänger |
XF | |
XG | Sender (BUS KC N) |
XH | |
XI | Interface Anschlußplatte |
XK | Vidicon-Plumbicon-Kamera |
XL | |
XM | Adapter |
XN | |
XO | |
XP | |
XQ | |
XR | |
XS | Steuerzusatz |
XT | Schmalbandkreuzschiene |
XU | |
XV | Farbkamerazentrale/Quellen-Universal verst. |
XW | Monitorwand |
XX | |
XY | |
XZ | |
YA | Video Alarmgerät |
YB | |
YC | Luminanz-Chrominanz-Verstärker |
YD | |
YE | Synchro-Empfänger |
YF | |
YG | Synchro-Geber |
YH | |
Yl | |
YK | Synchro-Komparator/Kompakt-Kamera |
YL | |
YM | |
YN | |
YO | |
YP | |
YQ | |
YR | |
YS | Sync Betriebsartenschalter |
YT | |
YU | |
YV | |
YW | |
YX | |
YY | |
YZ | |
ZA | Zeitanzeige/Zahlenanzeige |
ZB | |
ZC | Zwischen Verstärker (Chrominanz) |
ZD | |
ZE | Prüfzeileneinmischer |
ZF | |
ZG | Prüfzeilengenerator |
ZH | |
ZI | |
ZK | Zwischenverstärker |
ZL | Zwischenverstärker (Luminanz) |
ZM | Zeitfehlermesser |
ZN | |
ZO | Zwischenverstärker (Orthicon) |
ZP | |
ZQ | Intercom |
ZR | |
ZS | Zeilenschalter/Farbwertmeßzusatz |
ZT | Zeitcodegeber/Zeitgenerator |
ZU | Schriftzusetzer |
ZV | Zusatzverstärker |
ZW | |
ZX | Meßzusatz |
ZY | Dropout-Kompensator/Einzeilenverzögerer |
ZZ | Zeitzähler |
Bauformkenner
Unsere Geräte fertigen wir in verschiedenen mechanischen Ausführungen. Der Bauformkenner ist eine zweiteilige Information, bestehend aus max. fünf Stellen.
Der erste Teil dieses Kenners gibt die Bauform, der zweite Teil die Gerätegröße (verschlüsselt) an.
Zu den Konstruktionsmerkmalen der jeweiligen Bauform siehe die entsprechende Technische Mitteilung (TM 224, 225, 226), Anmerkung: die wir aber nicht vorliegen haben.
Bauform 3: Steckkartenbauform
Bereich "Angewandte Fernsehtechnik" .
Die Frontplattengröße (ca. 40 x 170) entspricht einer Steckkarten-einheit.
Z. B.: TC LZ 31 A - wobei 31 bedeutet:
- Gerätebreite ist eine Steckkarteneinheit
- in der Bauform 3.
Es können zehn Steckkarten in einen Steckkartenträger untergebracht werden. Die Trägerhöhe entspricht fünf Schrankteilungen.
Bauform 4: Kassettenform
Die Kassetten bauen wir in verschiedenen Größen. Eine Kassetteneinheit entspricht der Frontplattengröße (ca. 53 x 170) der schmalsten Kassette.
z. B.: IC P6 PL 42 A - wobei 42 bedeutet:
-das Gerät ist zwei Kassetteneinheiten breit
-in der Bauform 4.
Der Träger ist acht Kassetteneinheiten breit. Die Trägerhöhe entspricht fünf Schrankteilungen.
Mehrere, funktionell zusammengehörige Kassetten (mit gemeinsamer Anschlußplatte) bilden einen Gerätesatz. Dies deutet die Ziffer "0" hinter der Bauformangabe an.
z. B.: HC CC 407-002 - wobei 407 bedeutet:
-insgesamt sieben Kassetteneinheiten breit ist
-der Gerätesatz
-in der Bauform 4.
In dem Bauformkenner der Geräte mit überhohen Frontplatten ist außer der Gerätebreite auch die Gerätehöhe angegeben.
z. B.: M 24 BA 446 X - wobei 446 bedeutet:
-die 6 für sieben Schrankteilungen hoch
-vier Kassetteneinheiten breit ist das Gerät
-in der Einschubtechnik (Bauform 4)
In dem Bauformkenner ist die Chassis-Höhe der Geräte angegeben. Da die Frontplatten oben und unten jeweils eine halbe Teilung mehr beanspruchen, ist die Anzahl der zu belegenden Schrankteilungen um 1 höher als in der Typbezeichnung angedeutet.
Weiteres Beispiel: M 51 BB 4811 A - wobei xx11 bedeutet:
-zwölf Schrankteilungen hoch ist der Monitor
Ist ein Einschubgerät zum Tischgerät umgerüstet worden (Haube), erhält es den Kenner "T" im Bauformkenner.
z.B.: M 38 BA 487 T A - wobei T bedeutet:
-Einschubgerät in Tischversion.
Im Bauformkenner von Geräten in Sonderkonstruktion (keine Ein-schubtechnik! ) erscheint die Ziffer 9.
z. B.: X NS 493-002 - wobei 439 bedeutet:
-die 3 steht für vier Schrankteilungen hohes
-die 9 für trägerbreites Gerät
-die 4 für für Träger (und Schrank) der Bauform 4 vorgesehen
Für Kassettenträger und größere Gerätegruppen in Bauform 4 gilt der Bauformkenner "40".
Bauform 5: Bauform der Bedienmodule
Die Breite und Länge eines Modules variiert in 40 mm ("Moduleinheit") Sprüngen. Beide Abmessungen sind im Bauformkenner der Modul-Typbezeichnung angegeben.
z. B.: KC VS 515 K 1 - wobei 515 bedeutet:
-die letzte 5 steht für die Breite x Länge (40 x 200 mm)
-die 51 steht für ein Modules
Das max. Modulmaß von 400 mm wird mit "0" verschlüsselt. Ein Modul mit den Abmessungen 40 x 400 mm erhält den Bauformkenner 510.
Bauform 6: Steckkartenbauform, Studio-Bereich
Die Frontplattengröße (ca. 26 x 170 ) einer Steckkarte entspricht einer Steckkarteneinheit. Im Bauformkenner ist die Gerätegröße in Steckkarten- einheiten ausgedrückt.
z. B.: RC 21 VU 62 A
-das Gerät ist zwei Steckkarteneinheiten breit
-in der Bauform 6.
Die Höhe einer Steckkarte ist gleich der Trägerhöhe und entspricht fünf Schrankteilungen. In einen Träger können max. 16 Steckkarten eingeschoben werden.
Ein erweiterter Bauformkenner
Geräte in der Steckkartentechnik, doch mit abweichendem mechanischem Aufbau - Trägerbreite, Überhöhe, nicht normgerechte Frontplatte - erhalten in der Typbezeichnung einen erweiterten Bauformkenner.
Z. B.: RC 2020 RK 6912-001 - wobei 6912 bedeutet:
-dreizehn Schrankteilungen hoch ist das Gerät (=12+1)
-in der modifizierten Steckkartentechnik.
Wie auch bei der Bauform 4 ist die Gerätehöhe um (1) eine Schrankteilung höher als im Bauformkenner angegeben.
Bauform 9: Sonderbauform
Geräte mit beliebigen Abmessungen (insbesondere tragbare Geräte)
erhalten den Bauformkenner 9.
Die eventuell dahinterstehenden Ziffern können die verschiedensten
Bedeutungen haben. Sie werden je nach Erzeugnis betriebsintern
festgelegt.
Z. B.: KC 3 PK 92 A
(Kamera) ohne Sucher
Schlußbemerkung
Ausführung
Dieser Teil der Typbezeichnung unterscheidet Geräte mit wesentlichen Ausführungsdifferenzen und/oder Entwicklungsständen.
Die verwendeten Zeichen sind:
A ... Z oder
001 ... 999 oder
A1 ... Z99
Schlußbemerkung
Entwicklungsbedingt entstehen in allen fünf Gruppen einer Typbezeichnung neue Kenner. Die Typbezeichnung eines Gerätes besteht jedoch immer aus mindestens vier Gruppen: Gattungsbezeichnung, Kernbezeichnung, Bauformkenner und Ausführung.
