Das Eugen BAUER Taschenbuch 1955
BAUER und Zeiss Ikon waren die Platzhirsche in der deutschen Kinolandschaft bis 1961. Sicher gab es auch noch Philips und andere, doch die waren rückblickend nie so stark vertreten wie diese beiden.
Von dem Kinotechniker Gerhard Redlich haben wir die ganzen Taschenbücher hinterlassen bekommen. So um 1961 war der Abstieg der Kinos nicht mehr zu übersehen und Anfang der 1970er Jahre liefen diese alten 35mm Projektoren bis sie auseinander fielen. Neuere Technik konnten sich nur noch wenige Kinobesitzer oder Betreiber- Konsotien leisten.
Das EUGEN BAUER Taschenbuch vom September 1955 ist auf sehr sehr dünnem Papier grdruckt und daher auch sehr umfangreich. Leider hat das seinen "Preis", denn der Scanner zieht diese dünnen 50g Seiten nicht ein. Alleine die Bildanhänge sind dicker und kommen daher zuerst.
.
N) BAUER BILDWERFERANLAGEN
Bildteil mit Leistungsangaben - Teil "N" ab Seite 267
.

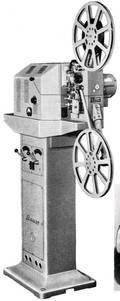

BAUER B 12 mit Hochleistungslampe HI 110
Abb. 197: Normaltonfilm-Projektor für höchste Ansprüche und größte Bildbreiten. Doppelt wirkendes Luftkühlsystem für Film und Projektor. Mit Hochleistungslampe HI 110 erreichbare Bildbreiten von 5m Breite (Normalbild) bis 25m Breite (Cinemascope) bei weißen Wänden. Drive-in-Projektion bis 35m Bildbreite (Cinemascope) möglich. Mit Hochleistungslampe HI 75 B erreichbare Bildbreiten von 4m (Normalfilm) bis 16m (Cinemascope) bei weißen Wänden.
.
BAUER B8B mit Hochleistungslampe HI 75B
Abb. 198: Normaltonfilm-Projektor für hohe Ansprüche und große Bildbreiten. Doppelt wirkendes Luftkühlsystem für Film- und Projektor. Erzielbare Bildbreite mit HI 75 B bis 16m (Cinemascope) auf weißen Bildwänden.
BAUER B5A mit Hochleistungslampe HI 75 B
Abb. 199: Normaltonfilm-Projektor für kleine und mittlere Theater. Für alle Filmverfahren geeignet, durch auswechselbare Bildfensterschieber und Schnellwechselobjektivhalter. Luftkühlsystem für den Film. Mit Hochleistungslampe HI 75 B können Bildbreiten bis 12m (Cinemascope) ausgeleuchtet werden.
.
BAUER-Zweiband-Projektor
Abb. 200: Atelier-Projektor für die Wiedergabe von normalen Lichtton-Filmen, normalen Magnetton-Cinemascope-Filmen und solchen Filmen, bei denen Bild und Ton auf zwei getrennten Bändern aufgezeichnet sind. Außerdem können mit diesem Projektor 17,5 mm breite Magnetton-Splitfilme mit einem parallel laufenden Bildfilm abgetastet werden. Schnellwechsel - Objektivhalter und auswechselbare Bildfensterschieber erlauben die Vorführung sämtlicher Filmverfahren.
.
BAUER SONOLUX II Normaltonfilm-Koffer-Projektor
Abb. 201: Dieser Projektor wird in der Typenklasse B mit 30 V/900-W-Röhrenlampe geliefert. Projektorwerk und Lichttongerät sind denen der B5 A-Maschine ähnlich. Der Kofferprojektor besitzt deshalb neben guter Bild- und Tonwiedergabe hervorragende Betriebssicherheit. Die Anlage kann von einem Vorführer aufgestellt werden. Anschluß an alle Wechsel-Spannungen durch regelbaren Transformator. Für stationären Betrieb kann die Maschine durch ein Anbaulampenhaus für Bogenlicht erweitert werden
Gesamtgewicht etwa 140 kg.
BAUER Dia-Projektor
Abb. 202: Das Dia-Vorführgerät für eine geschmackvolle Dia-Werbung. Der Bildwechsel vollzieht sich bei diesem Projektor ohne Dunkelpause. Für den Zuschauer bedeutet dies eine wohltuende Entspannung. Durch zwei verschiedene Überblendungsarten kann die Vorführung abwechslungsreich und lebendig gestaltet werden :
Eine vertikal zwischen den Kondensorlinsen laufende Wischblende „entrollt" die Dias wie Teppiche. Die Scherenblende überblendet ähnlich dem Szenenwechsel, wie er beim Film mitunter verwendet wird. Dabei wächst auf der Leinwand ein Bild aus dem andern hervor.
Als Licht-Quelle dient eine Spiegelbogenlampe für Reinkohlen bis 40 A Belastung, mit Parabolspiegel 250 mm Durchmesser. Sie sichert volle Ausleuchtung von Dias 8,5 X 8,5cm auf Bildgrößen bis 7X7 m.
.
BAUER Dia-Anbaugerät
Abb. 203: BAUER Dia-Anbaugerät an einem B12-Projektor. Ein einfaches Diagerät für die Projektion von Diapositiven 8,5 X 8,5 cm. Das Anbau-Diagerät kann an die BAUER-Hochleistungslampen HI 75 B und an die BAUER-Reinkohlenlampe angebaut werden. Als Licht Quelle dient ein Teil des vom Spiegel der Bogenlampe abgestrahlten Lichts.
Die Lichtleistung hängt von der verwendeten Lampengröße ab. Bei der HI 75 B kommt man zu Dia-Bildern bis 5X5 m.
Fernseh-Filmabtastlaufwerk
Abb. 205: 16mm-Filmabtaster der FERNSEH-GMBH mit BAUER B 8-Laufwerk. (falsch, das ist ein 35mm Filmgeber) - Sonderausführung der BAUER B 8-Projektoren werden als Laufwerke für 16- und 35-mm-Film für die Abtastung von Filmen zur Fernseh-Übertragung verwendet. Die in die Filmübertragungs-Anlagen der FERNSEH-GMBH eingebauten BAUER-Laufwerke erfüllen die hohe Genauigkeit, die bei der Fernseh-Übertragung an das Abtastorgan gestellt wird.
.
BAUER SELECTON IIO Schmalfilmprojektor für 16 mm-Tonfilm
Abb. 206: Stationäre Schmalfilm-Anlage für das Filmtheater. Mit Hochleistungsbogenlampe, die bis 45 A. belastbar ist, lassen sich auf weißen Wänden bis 5m breite, auf Perl- oder Silberwänden 8m breite Bilder projizieren.
.
BAUER SELECTON IIO Fernseh-Projektor
Abb. 207: Sonderausführung des BAUER SELECTON IIO- Projektors mit 750-W-Röhrenlampe. Werk wie bei Normalausführung mit Malteserkreuzgetriebe und hochwertigem Licht- u. Magnettongerät, lastabhängiger Aufwickelfriktion für Filmspulen bis 1500 m.
Abb. 208:
Malteserkreuzgetriebe der BAUER SELECTON II O-Projektoren.
Gleichlaufeinrichtung für BAUER SELECTON IIO
Abb. 209: 2 SELECTON II O-Projektoren mit mech. Gleichlaufeinrichtung.
Die mechanische Gleichlaufeinrichtung erlaubt die Vorführung von 3D-Zweibandfilmen auf zwei BAUER SELECTON IIO-Projektoren. Das mechanische Gleichlaufsystem verbindet die beiden Antriebsmotoren miteinander.
Eine elektrische Schalteinrichtung erlaubt den raschen Wechsel vom Zweibandbetrieb zum normalen Spielfilm mit nur einem Projektor.
.
BAUER-Hochleistungsspiegellampe HI 110
Abb. 210: Bogenlampe für Normalfilm-Projektoren mit weitem Arbeitsbereich von 50-100 A. Die HI 110 ist durch den Spiegel mit 356 mm 0 und einem sehr hohen Lichtaufnahmewinkel äußerst lichtstark. Einfache Bedienung durch hochwertige Schlittenführung des Minuskohlenhalters.
Mechanik: Alle Handgriffe von außen zu bedienen. Freie Abbrandlänge der Pluskohlen bis 380 mm Länge, kein Nachsetzen der Kohlen nach einmaligem Einbrennen. Halbautomatischer Zündvorgang durch Zündhebel, Rollenführung auf Pluskohlenstütze, Zünd- und Spritzschutzeinrichtung, Lampen-hausbeleuchtung.
.
BAUER-Hochleistungslampe HI 75 B
Abb. 211: Lampenhausrückwand HI 75 B - Spiegellampe für Normalfilm-Projektoren für mittlere und große Lichtspieltheater. Großer Arbeitsbereich von 35-75 A. Gute Lichtausnutzung durch Spiegel mit 356 mm 0 und hohem Lichtaufnahmewinkel. Alle Bedienungsgriffe von außen erreichbar. Lampe für Rechts- und Linksprojektoren zu verwenden.
.
BAUER Xenonlampe
Abb. 212 Spiegellampe für Osram-Xenonröhre XBO 1001 u. 2001 für Normalfilm-Projektoren. Sorgfältig errechnetes optisches System ergibt maximale Lichtausnutzung. Haupt- und Hilfsspiegel haben zusammen einen Lichtaufnahmewinkel von 360°. Eingebautes Zündgerät mit automatischer Kurzzeitzündung. Stufenlose Regelung des Lampenstroms bei Verwendung des Siemens-Vorschaltgeräts von der Lampe aus. Eingebautes Volt- und Amperemeter, Bogenkontrolle und Verstelleinrichtungen für Spiegel und Lampe.
Abb. 213: Spiegeloptik der BAUER-Xenonlampe
.
BAUER-Kühlgebläse
Abb. 214: BAUER-Kühlgebläse - Das BAUER-Kühlgebläse erzeugt die Druckluft zur Kühlung des Films von BAUER-Normalfilm-Projektoren. Luftleistung ca. 90-100 Liter pro Minute. Beim Anschluß einer BAUER-Filmtüre mit vier Düsen ist der Luftdruck noch 0,2 atü.
Antrieb durch kräftigen Drehstrom-Flanschmotor. Auf Wunsch kann das Gebläse auch mit Einphasen-Wechselstrom- oder Gleichstrommotor geliefert werden.
.
BAUER-Kabinenfenster
Abb. 215: BAUER-Projektions-und Beobachtungsfenser.
Abb. 217: BAUER-Fallklappen-gleichrichter
Abb. 216: BAUER-Dia-Projektionsfenster
.
- 1 Projektions- und Beobachtungsfenster mit angebautem Haltemagnet. Breite Fensterform. Es können damit alle Breitbild-Verfahren auch bei sehr kurzen Objektivbrennweiten gezeigt werden.
- 2 Dia-Projektionsfenster mit angebautem Haltemagnet und zwei übereinander angeordneten Projektions-Öffnungen, passend zum BAUER-Dia-Projektor.
- 3 BAUER-Fallklappen-Gleichrichter für die Speisung von 9 Haltemagneten der BAUER-Kabinenfenster. Anschlußspannung 110, 125 u. 220 V ~, abgegebene Gleichspannung 110 V =.
.
BAUER-Umroller
Abb. 218: BAUER-Umroller im Vorführraum - Bewährter und praktischer Handumroller für 600 u. 1300 m-Filmspulen. Die schräggestellten Umrollarme erübrigen jede Feststell-Vorrichtung für die Spulen. Übersetzung des Handrades und Friktion des Abwickelarmes sind so gewählt, daß eine gute Schonung des Films beim Umrollen erreicht wird.
.
BAUER-Bildwerferraum-Schalttafeln
Abb. 219: Schalttafel für 3 Normalfilm-, 1 Dia- und 1 Schmalfilm-Projektor.
Die BAUER-Bildwerferraum-Schalttafeln enthalten in einer übersichtlichen Anordnung alle Sicherungen, Schalter und Kontrollelemente für Bildwerfer-Anlagen verschiedener Größe,
Die BAUER-Bildwerferraum-Schalttafeln werden für
2 Normalfilm-Projektoren,
2 Normalfilm-Projektoren und
1 Dia-Projektor,
2 Normalfilm-Projektoren, 1 Dia-Projektor und
1 16 mm-Projektor hergestellt.
Die Schalttafeln sind in den Abmessungen ihrer Einbauelemente auf die Leistung der BAUER-Projektoren und Spiegellampen abgestimmt.
Abb. 220: Schalttafel für 2 Normalfilm-und 1 Dia-Projektor.
.
.
