AMPEX ... EIN NAME VON WELTRUF AUF DEM GEBIET DER MAGNETBAND - BILDAUFZEICHNUNG

Der Videorecorder dient heute allen, die Wert auf eine umfassende und genaue Information mit Bild und Ton legen, und es ist keinesfalls so, dass er nur Spezialisten dient.

Im Gegenteil, allen Menschen, angefangen bei den Schülern, sind die modernen Kommunikationsmöglichkeiten, wie sie ein Videorecorder bietet, von Nutzen.

Aus dem grossen Kreis der Anwendungsmöglichkeiten seien ein paar wichtige Beispiele herausgegriffen :
.

In allen Schulen, aber ganz speziell an Hochschulen, Fachschulen, Gewerbeschulen und Universitäten, ist der Unterricht mit audiovisuellen Mitteln oft die einzige Möglichkeit, einen Vorgang genügend gründlich und ausführlich zu demonstrieren. Der Videorecorder ist in allen solchen Fällen eine wertvolle Hilfe.

Nicht nur schwierige Versuche in Physik und Chemie, oder Beobachtungen aus der Natur können festgehalten und immer wieder vorgezeigt werden, sondern vor allem technische Abläufe, handwerkliche und maschinelle Vorgänge aus Industrie und Forschung, die oft das Erfassungsvermögen der Schüler überbeanspruchen, werden durch die direkte Bild-Ton-Wiedergabe eindrücklich und fassbar demonstriert.

Die heutige Spezialisierung der Wissenschaft hat das Bedürfnis nach Kommunikation besonders aktuell werden lassen. Die Uebermittlung von Erkenntnissen und Erfahrungen, die gleichzeitig durch Bild und Ton erfolgt,ist hier ausserordentlich wertvoll. Besonders in medizinischen Kreisen wurden in letzter Zeit wichtige Erkenntnisse auf dem Gebiet der Operationstechnik gewonnen. Ihre rasche Übermittlung an die Ärzteschaft der ganzen Welt und die Orientierung der interessierten Kreise wurde durch Videorecorder wesentlich erleichtert.

In Industriebetrieben kann die magnetische Bildaufzeichnung in erster Linie für die Betriebsüberwachung und das Festhalten von Fabrikationsabläufen verwendet werden. Dadurch ergibt sich die Möglichkeit einer rationelleren Betriebsführung und der besseren Auswertung der Betriebserfahrungen. Die festgehaltenen Informationen können Tochtergesellschaften, Filialbetrieben und Unterwerken zur Verfügung gestellt werden.

Konferenzen mit Betriebsfachleuten, Vertretern usw. lassen sich bereichern; neue Produkte oder Entwicklungstendenzen des Betriebes können vorgeführt und besser erläutert werden. Ebenso lassen sich solche Konferenzen selbst in Bild und Ton festhalten.
.

Hier ist der Videorecorder das geeignete Gerät, um bei der Demonstration neuer Produkte, Verkaufspersonal und Kundschaft umfassend zu orientieren. Seine Nützlichkeit beweist er auch bei Verkaufstraining und Schulung von Personal , Vertretern und Wiederverkäufern, indem er ihre Fehler und Mängel festhält und dadurch auf anschauliche Weise Korrekturen ermöglicht.

Die weltweite Auswirkung der Fernsehwerbung ist erwiesen. Mit dem Videorecorder kann der Werbefachmann einen Reklamespot produzieren, auf seine Wirkung hin prüfen und bis zur endgültigen Vorführungsreife ausfeilen.

Mehrmals aufgenommene Szenen oder Variationen zu einem Thema, die nicht mehr benötigt werden, bringen keinen Verlust, da wie beim Tonband, auch das Videoband gelöscht und für neue Aufnahmen wieder verwendet wird.

Für Theater - und Filmproben bildet der Videorecorder ein ideales Gerät. Es erlaubt dem Regisseur, sich mit den Akteuren intensiver auseinanderzusetzen, indem er die ihm nicht passenden Szenen des Bild-Ton-Materials besser demonstrieren kann. Die sonst bei Filmen notwendige Entwicklung und der Filmverbrauch fallen weg.

Zudem sind die auf den Videorecordern gemachten Aufnahmen sofort abspielbereit. Noch unter dem Eindruck der eben gespielten Szene stehend, haben die Künstler die Möglichkeit, ihre Selbstkontrolle wirksamer einzusetzen und ihre Leistungen zu steigern.

Sportschulen, Clubs und Vereine und vor allem Leistungssport-Zentren können Sportereignisse am Fernsehapparat, aber auch in der Wirklichkeit aufzeichnen und kommentieren. Diese jederzeit abspielbaren Magnetbänder erlauben, die eigenen Fehler besser zu erkennen. Bestimmte Uebungen und technische Disziplinen lassen sich in Wort und Bild festhalten und zu wiederholten Trainingsübungen verwenden.

Im Militärdienst spielt die wiederholte Einübung mit Waffen und taktischen Vorgängen in den Manövern eine bedeutende Rolle. Die Demonstrierbarkeit dieser Übungen ist für Mannschaft und Kader von besonderem Wert. Mit dem Videorecorder lassen sich diese Demonstrationen in Bild und Ton aufnehmen und jederzeit und überall wiedergeben.

Die Lösung dieses Problems beim Videorecorder besteht darin, dass man nicht nur das Band, sondern auch den Aufzeichnungskopf bewegt. Man arbeitet mit

1. einer Bandgeschwindigkeit von 23,9 cm/sec und
2. einer Kopfgeschwindigkeit von 20,9 m/sec.

Dabei wird das Band schraubenlinienförmig um eine rotierende Trommel geschlungen, die den Magnetkopf trägt. In den Fernsehstudios erfolgt die Aufzeichnung auf einem 2 Zoll breiten Band in der Querrichtung, so dass sich Spur an Spur aneinanderreiht. Diese Art Aufzeichnung bedingt komplizierte mechanische und elektrische Einrichtungen, die sich nur bei grossen Anlagen verantworten lassen.

Es gibt auf dem Markt verschiedene Fabrikate von Videorecordern in verschiedenen Preislagen. Dabei verhält es sich vergleichweise wie bei den Fotokameras. Es gibt billige Fabrikate, aber ohne Blenden und Zeiteinstellung, die nur zum Knipsen bei schönem Wetter bestimmt sind.

Anderseits gibt es Apparate mit vielen arbeitsverbessernden Vorteilen und einer nützlichen Auswahl von Zubehörteilen, die alle Möglichkeiten erschliessen.

Auch der Grundtyp des Videorecorders muss nur aufnehmen und wiedergeben. Seine Verwendungsmöglichkeit wird aber gesteigert durch zusätzliche Einrichtungen, wie etwa der Stoptaste (Anhalten des Bildes).

Mit dieser Taste kann das Band bei der Wiedergabe an jeder beliebigen Stelle angehalten werden. Weil dabei aber die Trommel mit dem Kopf weiter rotiert, findet eine Abtastung der Aufnahme statt, die das festgehaltene Bild trotzdem wiedergibt, und dieses eingehend betrachtet werden kann.

Die Bandgeschwindigkeit kann bei der Wiedergabe variiert werden. Das so erreichte Zeitlupentempo erlaubt eine bessere Überschaubarkeit des Bewegungsablaufes.

In den USA oder Japan aufgenommene Bänder können nicht ohne weiteres in Europa abgespielt werden und umgekehrt, denn die Netzfrequenz beträgt dort 60 Hz und die Fernsehnorm hat 525 Zeilen bei 60 Halbbildern. Ampex-Videorecorder sind dank einer eingebauten Vorrichtung in der Lage, bespielte amerikanische Bänder auch am 50 Hz-Netz in Europa zu zeigen.

Mit dieser Einrichtung lassen sich mehrere Tonquellen gleichzeitig aufnehmen oder später hinzufügen, ohne dass eine vorhergehende Spur gelöscht werden muss. Diese Möglichkeit ist wichtig zur Herstellung von Toneffekten oder zur Mischung von Tonspuren.

Neuere Modelle sind in den USA für die dortige NTSC-Norm farbtüchtig. Das deutsche PAL-Farbfernsehen kann nicht direkt, wohl aber über einen Umwandlungsprozess in einem Zusatzgerät aufgezeichnet und wiedergegeben werden.
.

• Anmerkung : Das ist ein Hinweis auf das Datum dieser Broschüre. PAL war noch nicht reif, darum muß es vor 1966 geschrieben sein. In der Erklärung am Ende ist das Plumbicon noch nicht bekannt.

.

Zusätzliche Eingänge ermöglichen das Zusammenschalten und Synchronisieren der Signale aus mehreren Quellen.

Aufnahme, Abspielen und Halt lassen sich durch elektrische Signale steuern. Auf diese Weise kann das Aufnahmegerät ferngesteuert werden .

Die Bildqualität ist nicht nur vom Preis des Gerätes abhängig. Sie beruht auf bestimmten technischen Grundsätzen und Bedingungen . Unter diesen sind die wichtigsten : Aufzeichnungsgeschwindigkeit - Stabilität der Zeitbasis - Führung des Bandes - Andruck des Bandes - Signal-Rausch-Verhältnis bei der Bildaufnahme - Bandbreite und Zeilenauflösung.

Diese Faktoren hängen zu einem grossen Teil von der Konstruktion des Gerätes ab. Die Ampex Corporation widmet ihnen ihre ganze Aufmerksamkeit.

In den Fernsehstudios werden Bänder mit einer Breite von 2 Zoll benützt. Diese Abmessung wurde von den Ampex Geräten eingeführt und stellt heute bereits eine Standardgrösse dar. (Stimmt nicht, die 3M hatte dieses 2" Band vorbereitet und Ampex zu Versuchen angeboten).

Auf dem Gebiet der handelsüblichen Videorecorder ist zur Zeit noch keine Standardisierung der Bandabmessungen vorgenommen worden. Alles deutet jedoch darauf hin, dass das 1 Zoll Band (Breite des Bandes 1 Zoll = 25,4mm) die Führung behalten wird.

Dafür sprechen folgende Gründe :
.

• a ) Die meisten im Handel befindlichen Vidorecorder verwenden bereits dieses Format,
• b ) Dieses Format wird auch von Firmen verwendet, die für Schulungszwecke bespielte Bänder herstellen und vertreiben,
• c ) Das Ampex 1 Zoll Format wird auch zukünftigen Entwicklungen gerecht. Hierzu gehört die Möglichkeit, Farbaufnahmen zu machen und wiederzugeben.

.
Ein Band mit einer Breite von nur 1/2 Zoll wäre billiger als das 1 Zoll Band. Wenn es aber die gleiche Informationslänge aufnehmen soll - bei gleicher -Qualität - so wird dazu die doppelte Bandlänge benötigt. Das zwingt bei Aufnahmen zu häufigerem Bandwechsel und bringt somit auch keine finanziellen Einsparungen .

Für den Betrieb des Videorecorders ist die Bandqualität ein wichtiger Faktor. Noch mehr als beim Tonbandgerät findet der grossen Geschwindigkeit wegen eine Abnutzung des Magnetkopfes statt. Diese bleibt bei guten Bandqualitäten in normalen Grössenordnungen (Ampex garantiert eine Betriebsdauer von mindestens 500 Stunden für ihre Magnetköpfe.)

• Anmerkung : Das gilt für die AMPEX C-Format Maschinen, aber nicht für die schnell drehenden Quadruplex Köpfe der Studiomaschinen, dort sind es nur 150 Stunden.

Da im allgemeinen qualitativ hochstehende Bänder teurer sind, bietet die
Verwendung der billigeren, rauhen Bänder, wegen des rascher notwendigen Ersatzes des Magnetkopfes, wirtschaftlich keinen Vorteil.

Für eine gute Bildqualität ist ein gleichmässiger Kontakt zwischen der Magnetkopftrommel und dem Band erforderlich. Ein solcher Kontakt erzeugt eine bestimmte Reibung und lässt sich im allgemeinen nicht konstant halten, was zu Unterschieden zwischen der Aufnahme und der Wiedergabe führt. Auch von Apparat zu Apparat können Unterschiede auftreten. Diese Verzerrungen entstehen durch mechanische Spannungen des Bandes. In den Ampex-Recordern wurde das Reibungsproblem so gelöst, dass eine konstante, dünne Luftschicht zwischen Band und Abtasttrommel liegt und so das Band praktisch reibungsfrei vorbeiläuft.

Es gibt verschiedene Fabrikate von Videorecordern, die ebenfalls verschiedene Aufzeichnungsgeschwindigkeiten und Bandabmessungen aufweisen. Soll nun eine Aufnahme eines bestimmten Fabrikates auf einem anderen Gerät abgespielt werden, so müssen zuerst die Aufzeichnungsgeschwindigkeiten und die Bandabmessungen übereinstimmen.

Das allein genügt jedoch nicht. Vor allem ist eine stabile Aufzeichnung der Spuren wichtig. Das ist nur mit einem mechanisch schweren Aufbau möglich. Dazu kommt ein Führungssystem für das Band, welches geringe Abmessungstoleranzen ausgleicht.

Schliesslich braucht es auch eine Aufzeichnungsvorrichtung, die im normalen Betrieb und Unterhalt nicht auseinandergenommen werden muss. Für die Teile der Bandführung werden aus diesem Grund sehr strenge Fabrikationstoleranzen von allen Herstellern eingehalten.

Diese betragen etwa 0,0005 mm. Darüber hinaus werden alle Geräte der Ampex mit einem Kontrollmagnetband so eingestellt, dass eine Abweichung von höchstens 1/1000 Zoll (ca. 0,002 mm) auftritt. Damit ist es möglich, eine Auswechselbarkeit der Bänder zwischen allen Ampex-Recordern zu sichern.

• Anmerkung : Ist oben noch die Auswechselbarkeit der Bänder zwischen allen Herstellern angesprochen, wird hier bereits diese Auswechselbarkeit der Bänder auf Ampex Maschinen beschränkt.

Diese Austauschbarkeit ist besonders wichtig, wenn es sich darum handelt, eine ausbaufähige Videorecorder-Anlage zu schaffen, denn es bleibt in der Regel nicht bei einem Gerät. Ein bespieltes Band muss später auf verschiedenen Geräten (Anmerkung : des gleichen Herstellers !!) abgespielt werden können. Dies trifft insbesondere auch zu, wenn Bandaufnahmen an andere Interessenten verschickt werden.

In praktisch allen Ländern sind eine oder mehrere Service-Zentren eingerichtet. Das Personal und alle Techniker sind von Ampex speziell für ihre Aufgaben ausgebildet worden und grosse, umfassende Ersatzteillager ermöglichen eine rasche Bedienung.

In Europa stehen unseren Kunden zwei grosse Video-Institute offen. Dort werden in mehrsprachigen Kursen die spezielle Handhabung der Videorecorder trainiert und Finessen der Aufnahmetechnik unterrichtet. Dazu lernt man das routinierte Auswechseln des Videokopfes und der Bänder. Auch das korrekte und präzise Einstellen der Geräte wird geübt.

Im Ampex Vervielfältigungs-Zentrum werden auf Wunsch der Kunden von Ihren Magnetbändern jede Anzahl von Kopien hergestellt. Auch können hier Dias oder 16mm und 35mm Filme auf Magnetband kopiert oder umgekehrt, auf schwarz/weiss oder Farbfilm umgesetzt werden.

Um eine Rentabilitätsrechnung für eine Videorecorder-Anlage aufzustellen, müssen verschiedene Gesichtspunkte berücksichtigt werden :
.

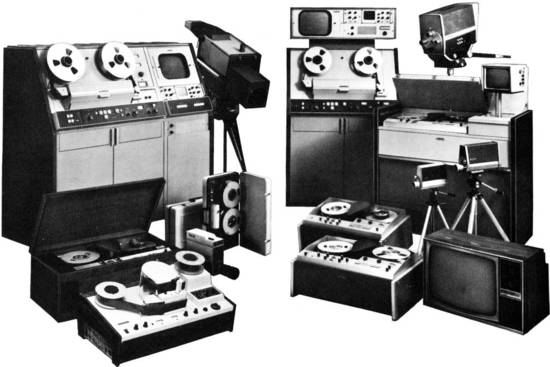

Diese ergeben sich aus der Wahl des für Sie nützlichsten Gerätes. Ampex produziert eine grosse Serie verschiedenster Modelle, die der Vielfalt der gewünschten Benützungsmöglichkeiten ihrer weltweiten Kundschaft Rechnung trägt. Ihr Ampex Vertreter wird Ihnen behilflich sein, die wirtschaftlichste und für Ihre Belange speziell geeignete Anlage zu finden.
.

Da jedes Band gelöscht werden kann und somit mehrmals überspielbar ist, sind seine Kosten, dank der wiederholten Verwendungsmöglichkeit, relativ rasch amortisiert. Wichtig ist, neben der Qualität des Bandes und des Gerätes, die Bauart des Magnetkopfes mit möglichst abnützungsarmen Eigenschaften, da dies wesentlich zur Lebensdauer der Magnetbänder beiträgt.

Der Video Magnetkopf ist in erster Linie der Abnutzung unterworfen. Diese ist jedoch bei Verwendung guter Bänder und normalem Betrieb gering. Ampex garantiert 500 Betriebsstunden für ihren Magnetkopf, der, dank seiner durchdachten Konstruktion, von jedermann ohne Schwierigkeiten ausgewechselt werden kann. (Wie gsagt, bei Schrägspurmaschinen, nicht bei Quadruplex)

Ampex Videorecorder sind von Spezialisten konstruiert und werden in grossen Serien hergestellt. Langjährige Erfahrung und ständige Verbesserung der Geräte garantieren für eine rationelle und robuste Bauart und dadurch für eine lange Lebensdauer der Geräte bei billigsten Unterhaltskosten. Die Betriebserfahrung ist Grundlage betriebssicherer Qualitätsprodukte der Ampex Corporation.

.

• AMPEX - Geräte werden in vielen Fernsehstudios der Welt zur Speicherung ihrer Fernsehsendungen verwendet. Sie sind das Produkt von Pionierleistungen der Ampex-Corporation und der daraus resultierenden Erfahrung im Bau von Magnetband-Bildaufzeichnungsgeräten. Diese Erfahrung ist Ihr Gewinn.
• AMPEX- Geräte sind wirtschaftlich und rationell in Bezug auf die Bandausnutzung und Bandabnutzung.
• AMPEX - Geräte sichern Ihnen eine absolute Austauschbarkeit der Bänder unter den verschiedenen Modellen innerhalb der grossen Familie der verschiedenen Ampex - 1Zoll (25,4mm) Anlagen.
• AMPEX - Geräte garantieren eine uneingeschränkte, weltweite Austauschbarkeit der Bänder durch ihre Abspielbarkeit auf allen Netzen mit 50 oder 60 Hz.
• AMPEX - produziert eine so grosse Serie verschiedener Modelle, unter denen sich immer eines befindet, das Ihren speziellen Zwecken dient.

.

.
